Réparations slots MVS

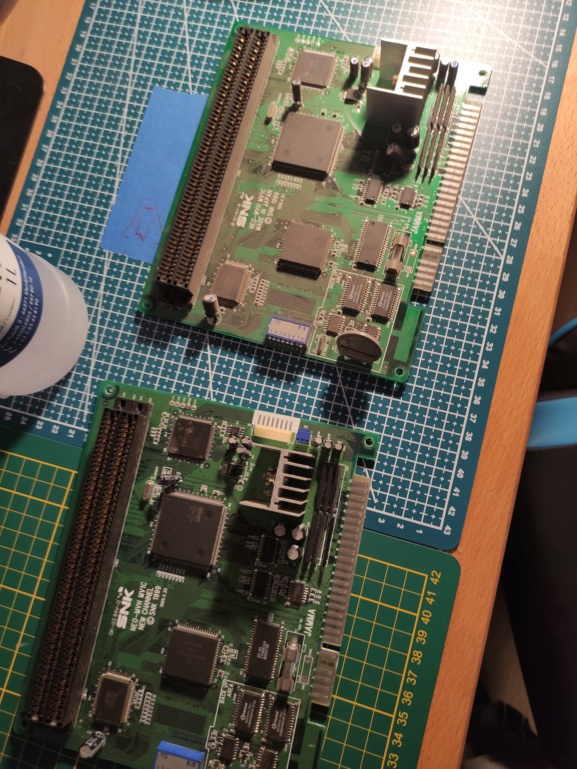

Bon c'est partit pour un premier nettoyage et un premier diagnostic :
![Réparations slots MVS Img_2262](https://i.servimg.com/u/f62/16/76/14/22/img_2262.jpg)
![Réparations slots MVS Img_2263](https://i.servimg.com/u/f62/16/76/14/22/img_2263.jpg)
![Réparations slots MVS Img_2264](https://i.servimg.com/u/f62/16/76/14/22/img_2264.jpg)
Bordel les mecs ils sont pas sympa avec Timba![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/png/1f602.png?v=2.2.7)
Va falloir 10 nettoyages![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![Réparations slots MVS Img_2265](https://i.servimg.com/u/f62/16/76/14/22/img_2265.jpg)
![Réparations slots MVS Img_2266](https://i.servimg.com/u/f62/16/76/14/22/img_2266.jpg)

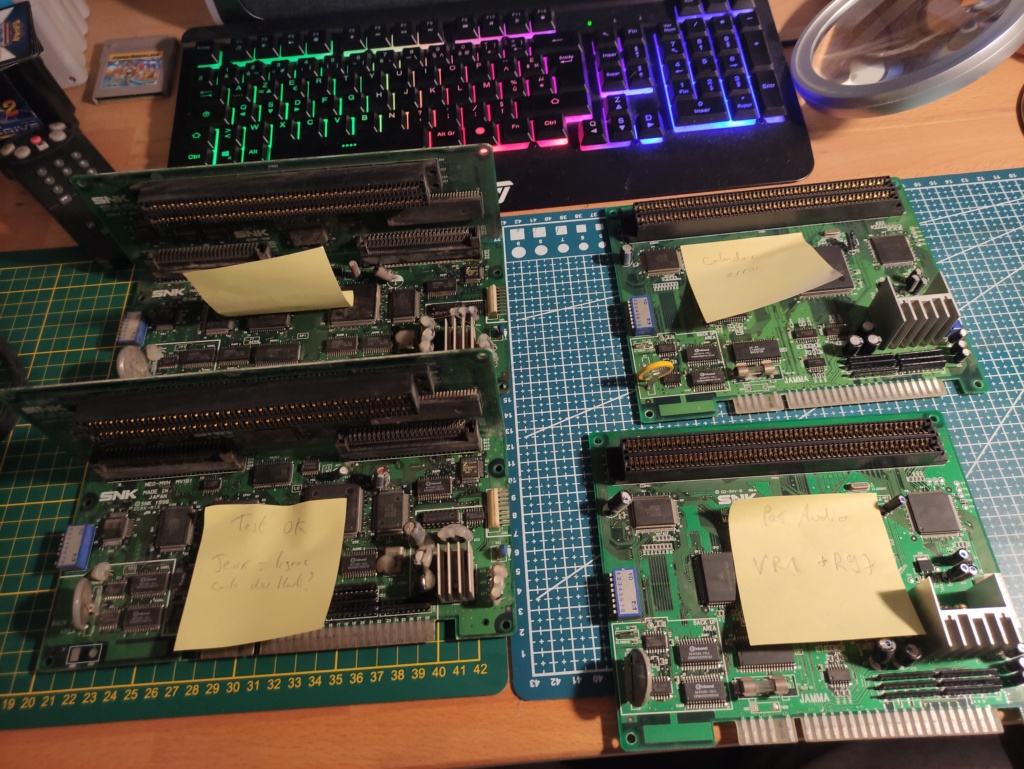

C'est un peu tôt pour m'avancer mais je pense que les 4 slots sont sauvable![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
En gros sur les mv1b : il y en a un qui a pas de son + problème sur la pcb verticale. Sur le 2eme problème pcb verticale ligne sur jeux.
Les mv1c : un je pense avoir trouvé la panne, une résistance+ vr1 (Vario son ) HS. Et le 2eme :
Un calendar error...j'ai une petite idée...
Le reste a venir... Je ferai des tutos pour que ça serve![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![Réparations slots MVS Img_2262](https://i.servimg.com/u/f62/16/76/14/22/img_2262.jpg)
![Réparations slots MVS Img_2263](https://i.servimg.com/u/f62/16/76/14/22/img_2263.jpg)
![Réparations slots MVS Img_2264](https://i.servimg.com/u/f62/16/76/14/22/img_2264.jpg)
Bordel les mecs ils sont pas sympa avec Timba
![:joy: 😂](https://cdn.jsdelivr.net/emojione/assets/png/1f602.png?v=2.2.7)
Va falloir 10 nettoyages
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![Réparations slots MVS Img_2265](https://i.servimg.com/u/f62/16/76/14/22/img_2265.jpg)
![Réparations slots MVS Img_2266](https://i.servimg.com/u/f62/16/76/14/22/img_2266.jpg)
C'est un peu tôt pour m'avancer mais je pense que les 4 slots sont sauvable
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
En gros sur les mv1b : il y en a un qui a pas de son + problème sur la pcb verticale. Sur le 2eme problème pcb verticale ligne sur jeux.
Les mv1c : un je pense avoir trouvé la panne, une résistance+ vr1 (Vario son ) HS. Et le 2eme :
Un calendar error...j'ai une petite idée...
Le reste a venir... Je ferai des tutos pour que ça serve
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Allez allez nettoie moi ça !!!
Punaise je sais pas qui t’envoie ces merdes mais franchement c’est un scandale
Punaise je sais pas qui t’envoie ces merdes mais franchement c’est un scandale
Re: Réparations slots MVS
Quand c'est gratuit ont se plaint pasTimbalanb a écrit:Allez allez nettoie moi ça !!!
Punaise je sais pas qui t’envoie ces merdes mais franchement c’est un scandale
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Tu a des infos à me communiquer sur le slug x que tu m'a filé ?
Je l'ai nettoyé fond, j'ai testé vite fait la partie vidéo qui a l'air de bien fonctionner (pas tester longtemps) et j'ai pas détaillé la partie audio mais ont aurait dit qu'il y avait problème sur l'audio..saturation...
Si t'a des infos à me donner sur la panne ?
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Le boot puzzle bobble fonctionne pas lui c'est net !
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Bon aujourd'hui craquage, mare d'attendre, j'ai commander un effaceur d'eprom, un bon programmeur d'eprom, compatible avec a peu prêt tout etc..
J'ai commander aussi ces derniers jours un pistolet a air chaud, des eproms, un support neobiosmasta, etc etc..
Concrètement, il me manquera qu'un bon oscilloscope, ça attendra un peu, je peux commencer à bosser sans..
Bon y a plus qu'à recevoir et je vais pouvoir dépanner, diagnostiquer, et moddé![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Déjà me faire une cartouche de test pour le z80, en remplaçant le M1 sur une cartouche spécifique (je croise les doigts d'avoir la bonne pcb dans la prochaine livraison de Timba
)!
Et je vais voir pour me faire des conversions Ironclad etc 🤩
J'ai commander aussi ces derniers jours un pistolet a air chaud, des eproms, un support neobiosmasta, etc etc..
Concrètement, il me manquera qu'un bon oscilloscope, ça attendra un peu, je peux commencer à bosser sans..
Bon y a plus qu'à recevoir et je vais pouvoir dépanner, diagnostiquer, et moddé
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Déjà me faire une cartouche de test pour le z80, en remplaçant le M1 sur une cartouche spécifique (je croise les doigts d'avoir la bonne pcb dans la prochaine livraison de Timba
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Et je vais voir pour me faire des conversions Ironclad etc 🤩
_________________
Mvs powaaa
Aero fighters 2
Kof 2002
Métal Slug 1
Métal slug 2
Metal slug 5 (boot )
Super sidekick 2
Puzzle bobble
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Roooooo Aliexpress me dit que j'ai reçu ma station a air chaud, mon programmateur d'eprom, etc etc ![:see_no_evil: 🙈](https://cdn.jsdelivr.net/emojione/assets/png/1f648.png?v=2.2.7)
Laissez moi quitter ce putain d'hôpital 🤬🤬🤬
![Réparations slots MVS 16772210](https://i.servimg.com/u/f62/16/76/14/22/16772210.jpg)
Va y @Timbalanb tu peux me balancer le colis je suis prêt à le récupérer![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
Me manquera plus que 2 choses pour être totalement tranquille :
Un bon oscilloscope et ... Je sais plus![:thinking: 🤔](https://cdn.jsdelivr.net/emojione/assets/png/1f914.png?v=2.2.7)
Ha oui et un peu de la santé 🤬🤬🤬🤬
Édit :
La 2eme chose c'est un bon microscope électronique !
Wish liste :
Oscilloscope
Microscope électronique
Le reste normalement c'est bon![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
![:see_no_evil: 🙈](https://cdn.jsdelivr.net/emojione/assets/png/1f648.png?v=2.2.7)
Laissez moi quitter ce putain d'hôpital 🤬🤬🤬
![Réparations slots MVS 16772210](https://i.servimg.com/u/f62/16/76/14/22/16772210.jpg)
Va y @Timbalanb tu peux me balancer le colis je suis prêt à le récupérer
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
Me manquera plus que 2 choses pour être totalement tranquille :
Un bon oscilloscope et ... Je sais plus
![:thinking: 🤔](https://cdn.jsdelivr.net/emojione/assets/png/1f914.png?v=2.2.7)
Ha oui et un peu de la santé 🤬🤬🤬🤬
Édit :
La 2eme chose c'est un bon microscope électronique !
Wish liste :
Oscilloscope
Microscope électronique
Le reste normalement c'est bon
![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Rooooo t'abuse, la chambre a l'air bien.
Sympa les infirmières ?
![Réparations slots MVS Nurses-sexy-nurses](https://media.tenor.com/NeJoBZQLRpMAAAAC/nurses-sexy-nurses.gif)
Sympa les infirmières ?
![Réparations slots MVS Nurses-sexy-nurses](https://media.tenor.com/NeJoBZQLRpMAAAAC/nurses-sexy-nurses.gif)
Kenedarbz- ADEPTE ESPOIR 2023 -2024
- Messages : 539
Date d'inscription : 24/10/2021
Age : 42
Localisation : Drome
Re: Réparations slots MVS
Kenedarbz a écrit:Rooooo t'abuse, la chambre a l'air bien.
Sympa les infirmières ?
Non franchement la chambre ça va, le personnel soignant (sauf rare cas) sont super !
C'est juste INCROYABLE le manque de personnel !
Ils courts partout, sont a bout, ne peuvent pas bosser comme il faut, des patients entassé dans les couloirs
..
... mais que fait la police... euuu que fait Macron ???
![:see_no_evil: 🙈](https://cdn.jsdelivr.net/emojione/assets/png/1f648.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Bon j'ai une autorisation de sortie avec medicamentation a domicile, je sort aujourd'hui pour pouvoir être avec mes enfants ce weekend et re zou hôpital lundi matin ![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Je vais pouvoir contrôler les colis![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Je vais pouvoir contrôler les colis
![:sunglasses: 😎](https://cdn.jsdelivr.net/emojione/assets/png/1f60e.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Avec tout le bon matos que tu as reçu tu peux l'emmener et le prêter aux chirurgiens pour embellir cette opération.
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
![lol!](https://2img.net/i/fa/i/smiles/lol.gif)
gnagnaa- Etre suprême
- Messages : 13533
Date d'inscription : 02/11/2020
Age : 44
Localisation : Gnagnaaland
Re: Réparations slots MVS
Tu sais qu'en écrivant mon message tout a l'heure j'ai penser la même chosegnagnaa a écrit:Avec tout le bon matos que tu as reçu tu peux l'emmener et le prêter aux chirurgiens pour embellir cette opération.
![:rofl: 🤣](https://cdn.jsdelivr.net/emojione/assets/png/1f923.png?v=2.2.7)
![:rofl: 🤣](https://cdn.jsdelivr.net/emojione/assets/png/1f923.png?v=2.2.7)
![:rofl: 🤣](https://cdn.jsdelivr.net/emojione/assets/png/1f923.png?v=2.2.7)
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Bon la maladie me donne l'occasion de réparer un slot mv1c !
Bonne nouvelle, le slot va mieux que moi![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Slot mv1c que @Timbalanb m'a filé avec comme panne : pas d'audio !
1ere méthode, rechercher sur la carte des composants manquants, ça tombe bien, il manque le potard VR1 et une résistance juste a côté R97 ! C'est la zone qui traite l'audio sur le mv1c !
![Réparations slots MVS Img_2316](https://i.servimg.com/u/f62/16/76/14/22/img_2316.jpg)
Donc en attendant d'avoir d'autres pièces, je décide de dessouder le vr1 + la smd sur l'autre slot en panne.
C'est galère pour dessouder le vr1, une patte veut pas partir. Donc je remet de l'étain plusieurs fois, j'aspire avec un stylo a dessouder,je passe de la tresse etc...
J'arrive à le dessouder ! Même galère pour déboucher les trous que le slot que je répare, le même pico a du mal... Étrange, il doit y avoir un trou plus petit que les 3 de série
Bref...

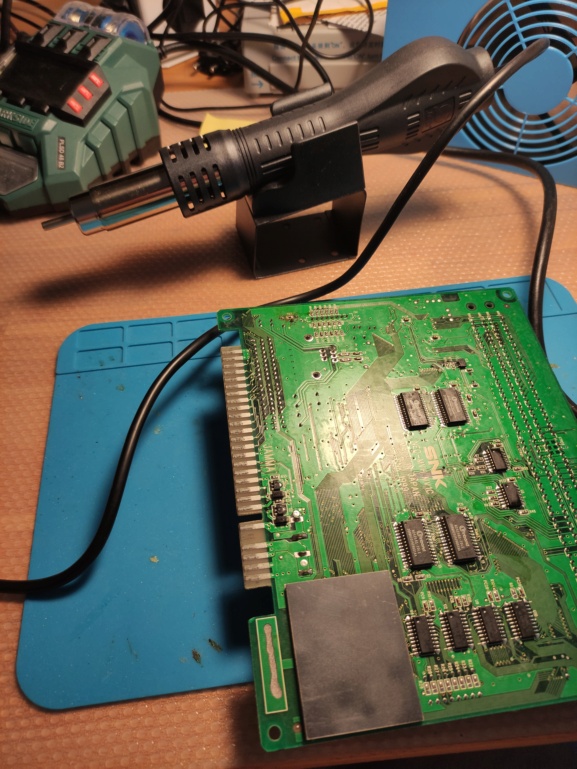

Je dessoude la r97 avec pistolet a chaud réglé a 400 dégrée, je la ressoude avec la même technique que le slot . Je soude le vr1 avec un peu de mal a le faire rentrer dans ses trous...

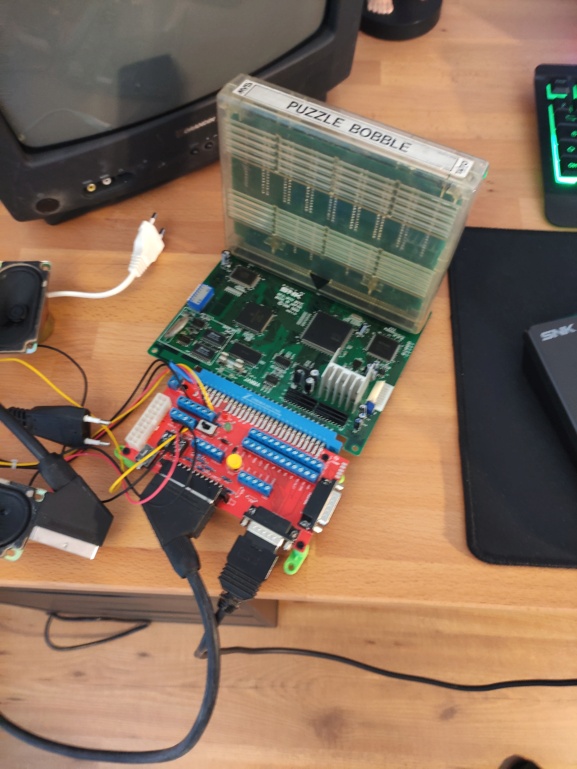

Puis test en vidéo !
Un slot réparé !!!![:heart_eyes: 😍](https://cdn.jsdelivr.net/emojione/assets/png/1f60d.png?v=2.2.7)
Merci Timba, ma première consolisation se fera sur ce slot ,comme ça je penserai à toi a chaque fois que je joue a ma neogeo![:heart_eyes: 😍](https://cdn.jsdelivr.net/emojione/assets/png/1f60d.png?v=2.2.7)
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![Réparations slots MVS Img_2317](https://i.servimg.com/u/f62/16/76/14/22/img_2317.jpg)
![Réparations slots MVS Img_2318](https://i.servimg.com/u/f62/16/76/14/22/img_2318.jpg)
![Réparations slots MVS Img_2319](https://i.servimg.com/u/f62/16/76/14/22/img_2319.jpg)
![Réparations slots MVS Img_2320](https://i.servimg.com/u/f62/16/76/14/22/img_2320.jpg)
![Réparations slots MVS Img_2321](https://i.servimg.com/u/f62/16/76/14/22/img_2321.jpg)
Nettoyage de l'espace souder a l'alcool isopropylique.
![Réparations slots MVS Img_2323](https://i.servimg.com/u/f62/16/76/14/22/img_2323.jpg)
![Réparations slots MVS Img_2324](https://i.servimg.com/u/f62/16/76/14/22/img_2324.jpg)
Matériel nécessaire pour la réparation :
Fer a souder thermo-regulé
Pistolet a air chaud thermo-regulé
Pompe a dessouder
Support a bras
Pince coupante
Pressel
Étain
Alcool isopropylique
Coton tige
Vidéo test :
https://www.youtube.com/shorts/6Hi55657UKI?feature=share
Bonne nouvelle, le slot va mieux que moi
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
Slot mv1c que @Timbalanb m'a filé avec comme panne : pas d'audio !
1ere méthode, rechercher sur la carte des composants manquants, ça tombe bien, il manque le potard VR1 et une résistance juste a côté R97 ! C'est la zone qui traite l'audio sur le mv1c !
![Réparations slots MVS Img_2316](https://i.servimg.com/u/f62/16/76/14/22/img_2316.jpg)
Donc en attendant d'avoir d'autres pièces, je décide de dessouder le vr1 + la smd sur l'autre slot en panne.
C'est galère pour dessouder le vr1, une patte veut pas partir. Donc je remet de l'étain plusieurs fois, j'aspire avec un stylo a dessouder,je passe de la tresse etc...
J'arrive à le dessouder ! Même galère pour déboucher les trous que le slot que je répare, le même pico a du mal... Étrange, il doit y avoir un trou plus petit que les 3 de série
Bref...
Je dessoude la r97 avec pistolet a chaud réglé a 400 dégrée, je la ressoude avec la même technique que le slot . Je soude le vr1 avec un peu de mal a le faire rentrer dans ses trous...
Puis test en vidéo !
Un slot réparé !!!
![:heart_eyes: 😍](https://cdn.jsdelivr.net/emojione/assets/png/1f60d.png?v=2.2.7)
Merci Timba, ma première consolisation se fera sur ce slot ,comme ça je penserai à toi a chaque fois que je joue a ma neogeo
![:heart_eyes: 😍](https://cdn.jsdelivr.net/emojione/assets/png/1f60d.png?v=2.2.7)
![:heart_eyes: 😍](https://cdn.jsdelivr.net/emojione/assets/png/1f60d.png?v=2.2.7)
![:grin: 😁](https://cdn.jsdelivr.net/emojione/assets/png/1f601.png?v=2.2.7)
![Réparations slots MVS Img_2317](https://i.servimg.com/u/f62/16/76/14/22/img_2317.jpg)
![Réparations slots MVS Img_2318](https://i.servimg.com/u/f62/16/76/14/22/img_2318.jpg)
![Réparations slots MVS Img_2319](https://i.servimg.com/u/f62/16/76/14/22/img_2319.jpg)
![Réparations slots MVS Img_2320](https://i.servimg.com/u/f62/16/76/14/22/img_2320.jpg)
![Réparations slots MVS Img_2321](https://i.servimg.com/u/f62/16/76/14/22/img_2321.jpg)
Nettoyage de l'espace souder a l'alcool isopropylique.
![Réparations slots MVS Img_2323](https://i.servimg.com/u/f62/16/76/14/22/img_2323.jpg)
![Réparations slots MVS Img_2324](https://i.servimg.com/u/f62/16/76/14/22/img_2324.jpg)
Matériel nécessaire pour la réparation :
Fer a souder thermo-regulé
Pistolet a air chaud thermo-regulé
Pompe a dessouder
Support a bras
Pince coupante
Pressel
Étain
Alcool isopropylique
Coton tige
Vidéo test :
https://www.youtube.com/shorts/6Hi55657UKI?feature=share
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Re: Réparations slots MVS
Quelq'un sait où je peux trouver les schéma des slots mv1c ? J'ai besoin de connaître les valeurs de :
Pc10
C3
R97
Flemme de dessouder sur la fonctionnelle pour mesurer et pas encore de microscope![:sweat_smile: 😅](https://cdn.jsdelivr.net/emojione/assets/png/1f605.png?v=2.2.7)
Pc10
C3
R97
Flemme de dessouder sur la fonctionnelle pour mesurer et pas encore de microscope
![:sweat_smile: 😅](https://cdn.jsdelivr.net/emojione/assets/png/1f605.png?v=2.2.7)
_________________
Mvs powaaa
Aero fighters 2
Kof 2002
Métal Slug 1
Métal slug 2
Metal slug 5 (boot )
Super sidekick 2
Puzzle bobble
sangokuwil- Lieutenant
- Messages : 5295
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
