Consolisation Mvs Mv1C Empty Consolisation Mvs Mv1C

Message par sangokuwil Mer Mar 01 2023, 18:01

Bon c'est partit pour une 30 aines d'heures d'impression 3d...

Fait chier à pas grand chose, je suis obligé de couper mes fichiers 3d en 2 morceaux, car mes imprimantes sont trop petites..

Normalement le boîtier est en 2 parties...du coup il le sera en 4 et collé 😁

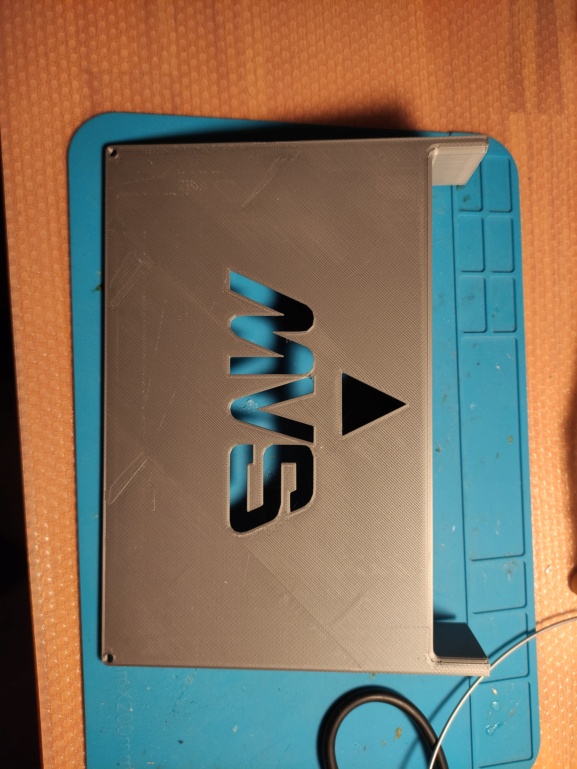

Premier morceau finis..

J'ai installé l'imprimante dans une pièce en travaux, comme ça pas de nuisance sonore et olfactive 😁

Consolisation Mvs Mv1C Img_2330
Consolisation Mvs Mv1C Img_2331

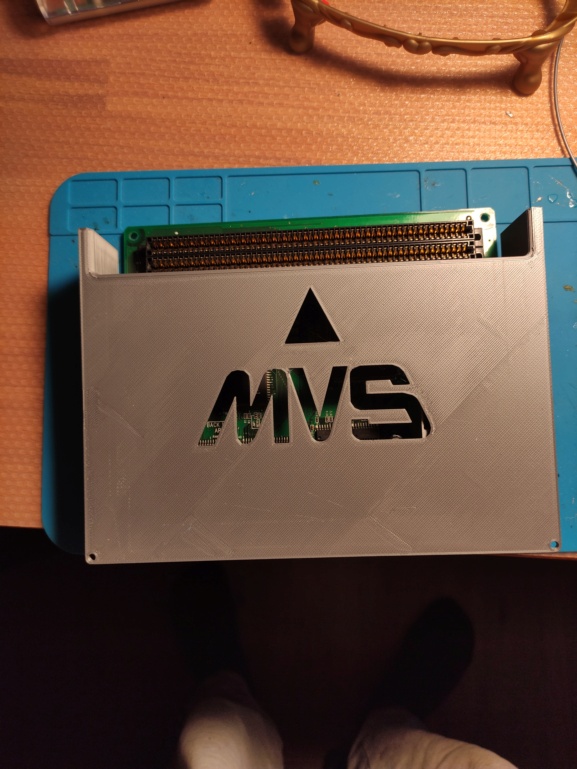

Le boîtier sera très compacte !
Consolisation Mvs Mv1C Img_2332
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Davlar Mer Mar 01 2023, 20:13

Excellent, il s'annonce bien ce topic !
Je ne vois qu'une pièce, pas deux ? Ou est le raccord ?
Davlar
Davlar
Lieutenant
Lieutenant

Messages : 4076
Date d'inscription : 04/04/2021
Age : 43
Localisation : Rennes

https://www.cathodiquespirit.com/t435-presentation-davlar

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Mer Mar 01 2023, 20:15

Davlar a écrit:Excellent, il s'annonce bien ce topic !
Je ne vois qu'une pièce, pas deux ? Ou est le raccord ?
Entrain d'imprimer 😁


Par la suite j'espère avoir une imprimante plus grande , mais j'ai déjà 3 imprimante a bobine et une résine.. 😅

Ça fait chier d'en acheter une 4eme 🙈
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Timbalanb Jeu Mar 02 2023, 07:36

Franchement la class !
Timbalanb
Timbalanb
Etre suprême
Etre suprême

Messages : 4766
Date d'inscription : 30/10/2020
Age : 42
Localisation : Casablanca Maroc

https://www.cathodiquespirit.com

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Jeu Mar 02 2023, 08:36

Timbalanb a écrit:Franchement la class !
Merci, mais t'attend pas à un super rendu,c'est juste une impression 3d en pla , que j'ai du recouper car machine trop petite, je lance la partie 3 pour 12h d'impression la 🙈

Ça sera pour la mvs des enfants.

Moi ma mvs consolisé, je vais la faire en matériaux nobles, en chêne/aluminium etc par la suite 😁

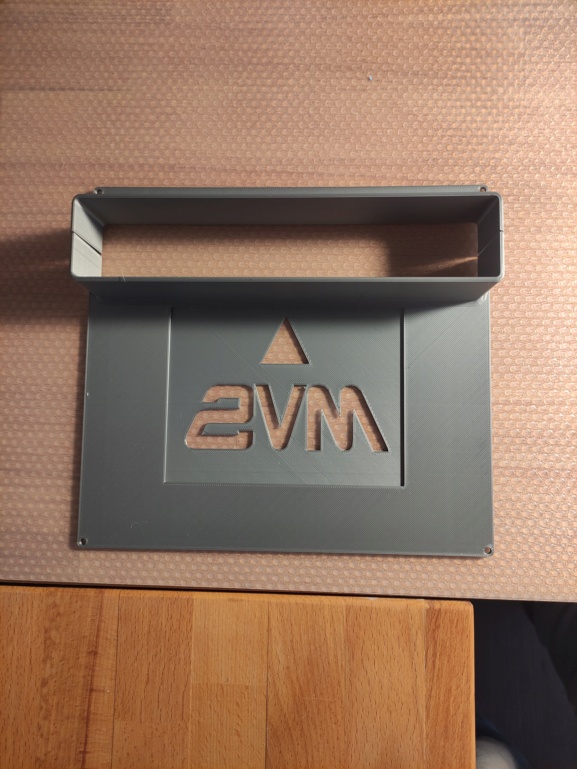

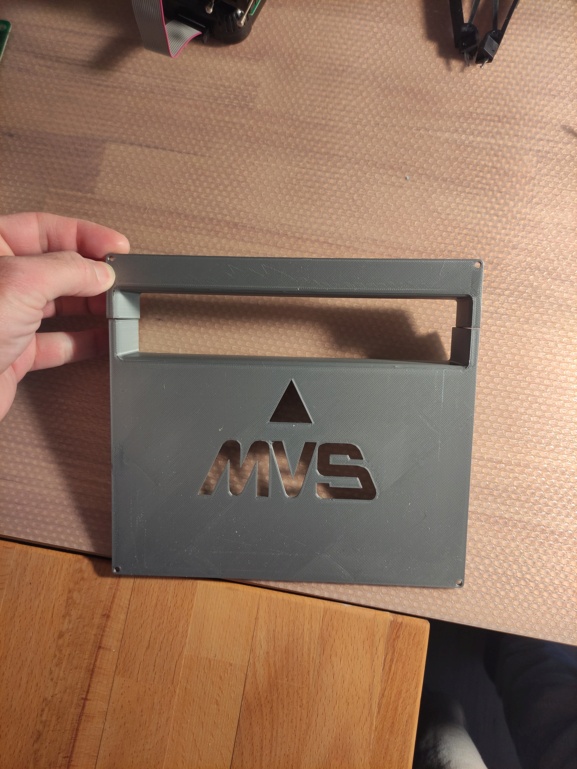

Voilà la 2eme partie a collé, j'ai fait la coupe 3d a un endroit le plus discret et le moins gênant mécaniquement

Consolisation Mvs Mv1C Img_2335
Consolisation Mvs Mv1C Img_2333
Consolisation Mvs Mv1C Img_2334


Ça va surtout me servir de gabarit pour le bois et pour me faire la main sur la consolisation, valider le truc même si théoriquement c'est très simple

Édit : un peu de collage pendant que la partie 3 s'imprime, j'en profite pour recollé le support baignoire de la maison de poupée a ma fille 😁

Consolisation Mvs Mv1C Img_2337
Consolisation Mvs Mv1C Img_2336
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Jeu Mar 02 2023, 20:24

Partie 3 après 10h d'impression... Reste la dernière partie demain 13h d'impression...
Consolisation Mvs Mv1C Img_2338
Consolisation Mvs Mv1C Img_2340
Consolisation Mvs Mv1C Img_2339

Consolisation Mvs Mv1C Img_2341
Consolisation Mvs Mv1C Img_2343
Consolisation Mvs Mv1C Img_2342


Consolisation Mvs Mv1C Img_2344

Ça fit parfaitement pour le moment... Niveau trou pour les inserts et vis etc..
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Davlar Jeu Mar 02 2023, 20:33

Excellent, c'est une belle bête ton imprimante déjà.
Davlar
Davlar
Lieutenant
Lieutenant

Messages : 4076
Date d'inscription : 04/04/2021
Age : 43
Localisation : Rennes

https://www.cathodiquespirit.com/t435-presentation-davlar

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Jeu Mar 02 2023, 21:03

Davlar a écrit:Excellent, c'est une belle bête ton imprimante déjà.
Bof c'est des ender 3.
Une ender 3 et une ender 3 v2.
La 3eme c'était au tout début de l'impression 3d, je m'en sert plus, sur une base d'open source, des mois à la fabriquer 😅

C'est pas mal mais très basique comme imprimante... Et les plateaux sont trop petits!

A choisir aujourd'hui je prendrai plus grand 🤔
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Ven Mar 03 2023, 20:57

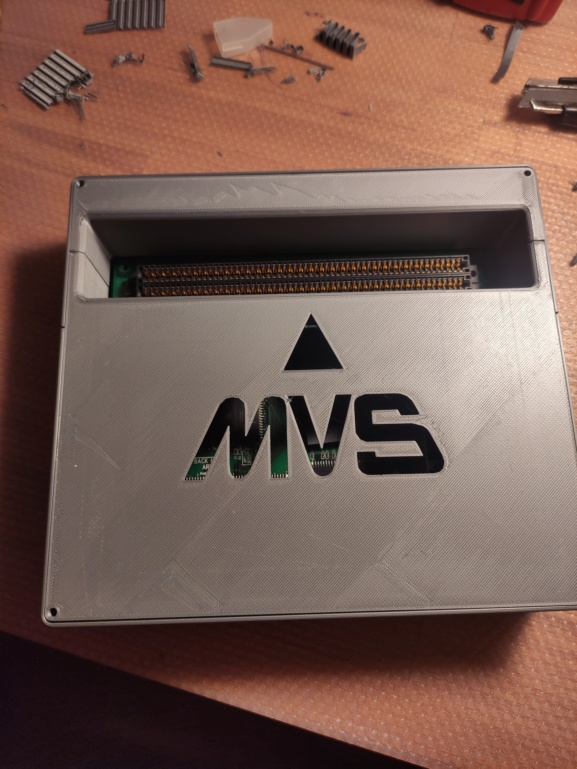

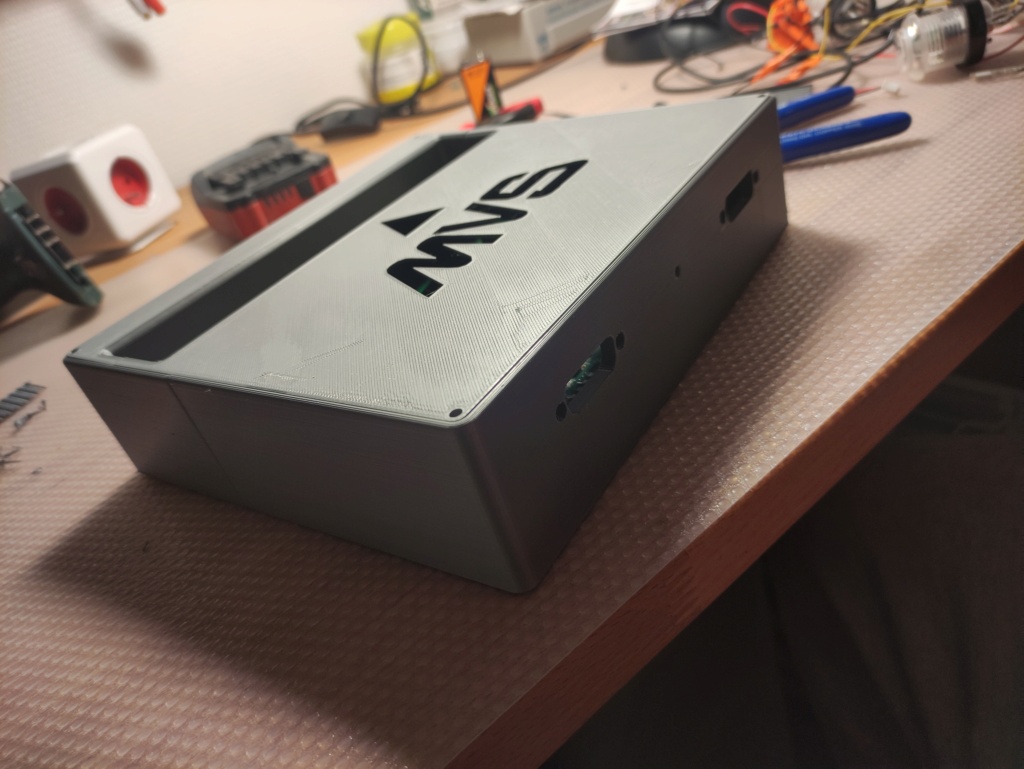

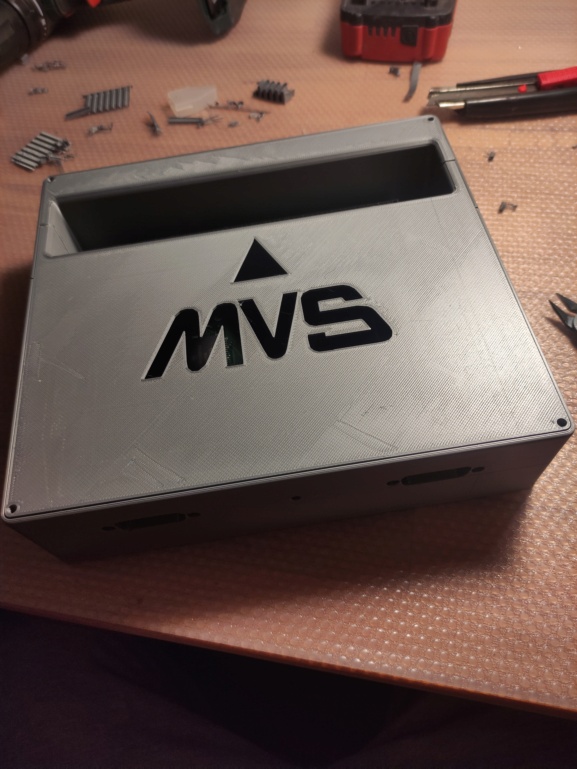

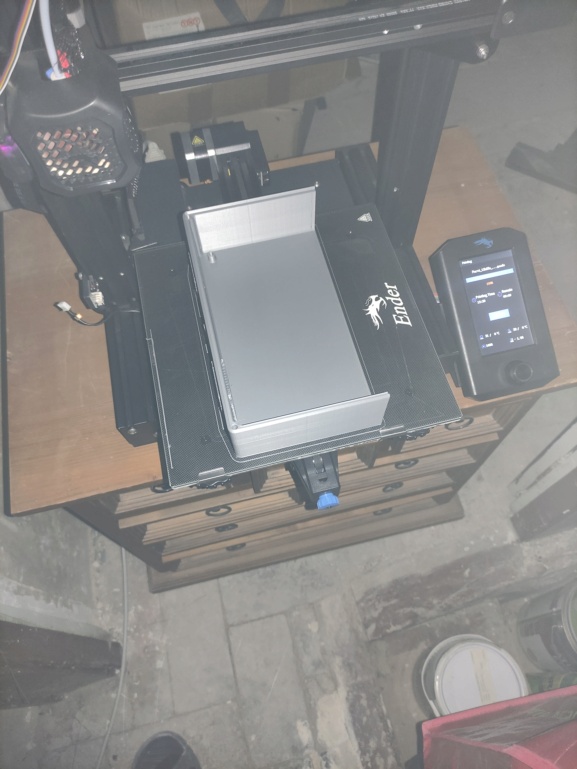

Bon la dernière impression s'est bien déroulé ! J'aurais plus qu'à coller 😁
Ça fit parfaitement ! Plus qu'à coller et commencer le câblage alimentation/ manettes/ audio etc 😁
Consolisation Mvs Mv1C Img_2347
Consolisation Mvs Mv1C Img_2348

Consolisation Mvs Mv1C Img_2349
Consolisation Mvs Mv1C Img_2350

Consolisation Mvs Mv1C Img_2351
Consolisation Mvs Mv1C Img_2352

Consolisation Mvs Mv1C Img_2353

Consolisation Mvs Mv1C Img_2356
Consolisation Mvs Mv1C Img_2355Consolisation Mvs Mv1C Img_2354

Consolisation Mvs Mv1C Img_2357


La cartouche est pas insérer exprès, car c'est chiant a extraire tant que c'est pas fixé !


Il me reste a imprimer une petite plaque blanche pour le dessous du lettrage mvs
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Sam Mar 04 2023, 20:55

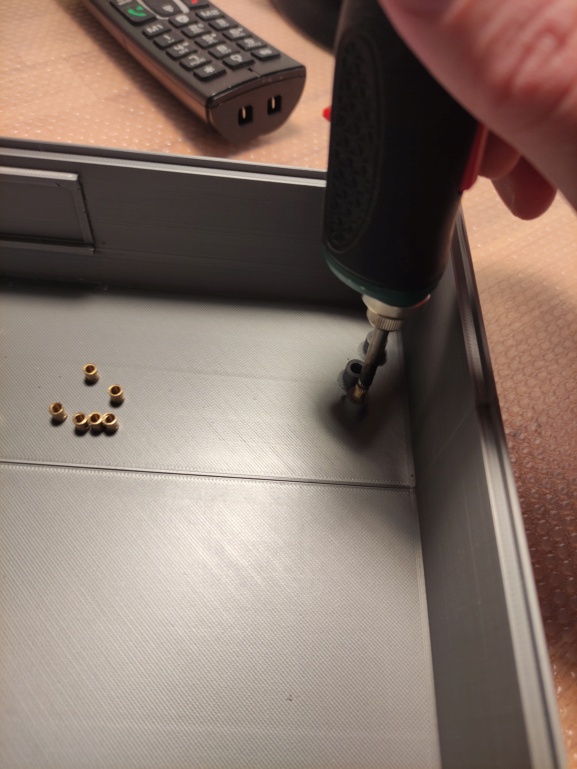

C'est vraiment génial les insert a mettre au fer a souder 🤩

Consolisation Mvs Mv1C Img_2371
Consolisation Mvs Mv1C Img_2372

Consolisation Mvs Mv1C Img_2374
Consolisation Mvs Mv1C Img_2373

Consolisation Mvs Mv1C Img_2376
Consolisation Mvs Mv1C Img_2375

Consolisation Mvs Mv1C Img_2377
Consolisation Mvs Mv1C Img_2378

Consolisation Mvs Mv1C Img_2380
Consolisation Mvs Mv1C Img_2379


Je viens de passer commande de pcb fait chez jlcpcb , des pcb pour un mod rgb parfait pour le MVS, ainsi que des pcb pour faire mes propres mini supergun... Pour économiser les frais de ports...

Je vais pouvoir attaquer le câblage alimentation, joystick, audio, mais il me manque des pièces pour la partie vidéo.
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Davlar Sam Mar 04 2023, 21:27

Rha punaise tu fais ça bien avec les insert metalique, nickel !
Davlar
Davlar
Lieutenant
Lieutenant

Messages : 4076
Date d'inscription : 04/04/2021
Age : 43
Localisation : Rennes

https://www.cathodiquespirit.com/t435-presentation-davlar

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Xorion Sam Mar 04 2023, 21:35

ah ouais trop bien !
me tarde de voir le résultat final
Xorion
Xorion
Adepte officiel
Adepte officiel

Messages : 6558
Date d'inscription : 05/11/2020
Age : 52

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Sam Mar 04 2023, 22:11

C'est gentil, mais ça reste une bête impression 3d assez basique !
Disons que ça fera l'affaire pour se faire la main, mais c'est pas très noble comme coffret 😅

Ça me permets de tester différentes choses dont les insert que j'avais pas encore testé 😁. Ça va tout seul 😁

Ce qui me fait chier c'est que je doit commander pas mal de composants 😅, des CMS de pleins de valeurs etc...

..je vais me retrouver avec de quoi faire  10 consolisation 😅😅

Fait chier de pas avoir de magasin d'électronique proche de chez moi 🙈

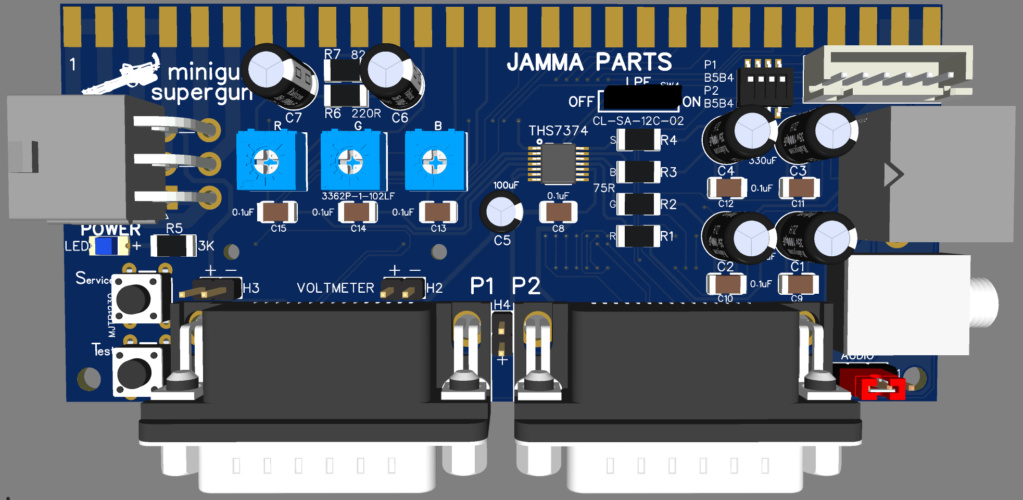

Voilà la pcb que je fait faire pour le mod rgb au top
Consolisation Mvs Mv1C 7cf5fc10


Sur base de th7374

Une fois assemblé ça fera ça :

Consolisation Mvs Mv1C 71704a10
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Mar Mar 07 2023, 09:29

En attendant le reste des pièces pour finir la première consolisation, j'attaque le boîtier de l'édition Métal Slug 😁
Consolisation Mvs Mv1C Img_2381

Sur la photo ça rend gris, mais c'est bien marron militaire 😅😁

_________________
Mvs powaaa
Aero fighters 2
Kof 2002
Métal Slug 1
Métal slug 2
Metal slug 5  (boot )
Super sidekick 2
Puzzle bobble
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Invité Mer Mar 08 2023, 15:22

C'est beau , j'ai une pcb de slot neo MVH MV1C et je pense que lui aussi peut se consoliser !

Invité
Invité


Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Mer Mar 08 2023, 16:15

eldradl1kisiteur a écrit:C'est beau , j'ai une pcb de slot neo MVH MV1C et je pense que lui aussi peut se consoliser !
Bien sûr ! N'importe quel slot mvs peux se consolisé !!
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Xorion Mer Mar 08 2023, 17:52

petite demande : je ne sais plus si c'est toi  @sangokuwil ou toi  @Megadrive38 qui a backé sur KICKSTARTER pour le KIT SLOT MVS Consolisé de chez ORTHROS !
J'aimerais bien s'il te plait, que tu poses la question suivante dans les commentaires de cette campagne (seuls les backeurs peuvent poster des commentaires) :

Est ce que le Kit ORTHROS permettra de lire les cartouches Multicart comme la 161in1 ou la 138i1 etc. ?

Car dans une vidéo, un des testeurs dit que le kit ne passe pas les multicart, et le gros Bigkam m'assure que le kit peut les lire. sauf que après lui avoir demandé des précisions, j'apprends qu'il a testé une MVS DARKSOFT ou NEOSD et non une XXXin1, ce qui n'est pas pareil. Après il m'a jeté le gros en me disant que je ne comprenais rien Smile
Xorion
Xorion
Adepte officiel
Adepte officiel

Messages : 6558
Date d'inscription : 05/11/2020
Age : 52

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Mer Mar 08 2023, 18:16

Xorion a écrit:petite demande : je ne sais plus si c'est toi  @sangokuwil ou toi  @Megadrive38 qui a backé sur KICKSTARTER pour le KIT SLOT MVS Consolisé de chez ORTHROS !
J'aimerais bien s'il te plait, que tu poses la question suivante dans les commentaires de cette campagne (seuls les backeurs peuvent poster des commentaires) :

Est ce que le Kit ORTHROS permettra de lire les cartouches Multicart comme la 161in1 ou la 138i1 etc. ?

Car dans une vidéo, un des testeurs dit que le kit ne passe pas les multicart, et le gros Bigkam m'assure que le kit peut les lire. sauf que après lui avoir demandé des précisions, j'apprends qu'il a testé une MVS DARKSOFT ou NEOSD et non une XXXin1, ce qui n'est pas pareil. Après il m'a jeté le gros en me disant que je ne comprenais rien Smile


C'est pas moi! Je mettrai pas autant de pognon dans un bout de plastoc alors que je peux moi même en consoliser une ...

C'est un beau projet pour quelqu'un qui bricole pas ...même si je trouve que c'est 2 fois trop cher 😅
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Xorion Mer Mar 08 2023, 18:45

Ouais un peu cher en effet mais bon ça reste correct car c'est de qualité, surtout que avec un câble spécial fourni tu peux mettre d'autres systèmes arcade Jamma.
et si le slot MV1B tombe en rade tu le change facile alors que dans ton cas faut tout dessouder.

Xorion
Xorion
Adepte officiel
Adepte officiel

Messages : 6558
Date d'inscription : 05/11/2020
Age : 52

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Mer Mar 08 2023, 20:58

Xorion a écrit:Ouais un peu cher en effet mais bon ça reste correct car c'est de qualité, surtout que avec un câble spécial fourni  tu peux mettre d'autres systèmes arcade Jamma.
et si le slot MV1B tombe en rade tu le change facile alors que dans ton cas faut tout dessouder.

Nop, moi je vais tout souder sur un port jamma amovible, comme ça je détruis pas le slot 😁

Juste a virer 6vis et clipser le port jamma 😎
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Jeu Mar 09 2023, 12:54

Bon en attendant le reste des pièces, j'ai commencé à câblé les ports manettes, ça fait un paquet de fil 😁, sur un port jamma amovible pour pas dénaturé le slot.

En parallèle je suis entrain de faire l'édition Métal Slug 😁
Pas finis encore ...
Consolisation Mvs Mv1C Img_2383
Consolisation Mvs Mv1C Img_2382

Consolisation Mvs Mv1C Img_2384
Consolisation Mvs Mv1C Img_2385
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Jeu Mar 09 2023, 13:38

Consolisation Mvs Mv1C Img_2386
Consolisation Mvs Mv1C Img_2387

_________________
Mvs powaaa
Aero fighters 2
Kof 2002
Métal Slug 1
Métal slug 2
Metal slug 5  (boot )
Super sidekick 2
Puzzle bobble
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Ven Mar 10 2023, 12:12

Bon en attendant le reste du matos, je câble l'alimentation, la stéréo sur le pcb( pas obligatoire) c'est un + !
Et je fabrique un câble vidéo/audio a partir d'un câble réseau cat 7 ... En attendant les bons connecteurs...
Consolisation Mvs Mv1C Img_2389

Consolisation Mvs Mv1C Img_2388
Consolisation Mvs Mv1C Img_2391
Consolisation Mvs Mv1C Img_2390

Consolisation Mvs Mv1C Img_2393
Consolisation Mvs Mv1C Img_2392

Consolisation Mvs Mv1C Img_2394
Consolisation Mvs Mv1C Img_2395
Consolisation Mvs Mv1C Img_2396

J'arrête là pour aujourd'hui trop mal au crâne 🥲

Me reste juste a câblé le côté péritel avec les résistances test en attendant mon circuit vidéo
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Xorion Ven Mar 10 2023, 13:45

quand pourra t'on commander un de tes slot consolisé pas cher du coup ? Very Happy
Xorion
Xorion
Adepte officiel
Adepte officiel

Messages : 6558
Date d'inscription : 05/11/2020
Age : 52

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par sangokuwil Ven Mar 10 2023, 15:30

Xorion a écrit:quand pourra t'on commander un de tes slot consolisé pas cher du coup ? Very Happy
J'ai tellement acheter de matos que j'y réfléchis 🤔🤣🤣🤣

Je vais faire des mini supergun avec des puces vidéo de haute qualité, je vais en faire plusieurs, j'en revendrai peux être a tout petit prix pour amortir le matériel 🤔😁

J'ai du commander beaucoup de quantité de composants 😅 , et j'ai fait faire une série de pcb (X10)

Disons que je m'entraîne avant de faire un truc plus pro 😁


Des minis supergun avec une bonne puce vidéo dans les 20 balles ça pourrait être sympa 😁

J'ai fait fabriquer 5 pcb rgb avec la puce THS7374 pour avoir une sortie rgb parfaite sur les slot mvs !


Et aussi 10 pcb pour faire des supergun avec la même fameuse puce THS7374 !


J'ai pris en gros, comme les composants, car ça coûte les frais de ports etc .. frais de fabrication...


Du coup j'ai dépenser bien plus de 100€ de composants en tout, va falloir que j'amortisse , sans compter tous le matériel, programmateur d'eprom etc... J'ai dépassé les plusieurs centaines d'euros  confused confused


Il va y a voir de la vente de tout bientôt  cheers
Supergun, convert mvs(Ironclad etc )  Very Happy Very Happy


Consolisation Mvs Mv1C A5daa310
Consolisation Mvs Mv1C Minigu10

Supergun avec sortie vidéo din 9 broches ( câble Megadrive 2 )
sangokuwil
sangokuwil
Lieutenant
Lieutenant

Messages : 5161
Date d'inscription : 16/11/2021
Age : 41
Localisation : Marne

Revenir en haut Aller en bas

Consolisation Mvs Mv1C Empty Re: Consolisation Mvs Mv1C

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
