Message par Davlar Dim 27 Juin 2021 - 2:10

Bonjour bonjour,

Aujourd'hui c'est tuto.

J'ai obtenu un joli écran PVM 9L2, ce beau cadeau de  @Timbalanb (et de  @gnagnaa aussi qui m'a offert la victoire un duel de mâle), mais je n'avais pas de quoi y brancher une console. En effet, ces moniteur professionnels demandent une connectique particulière.

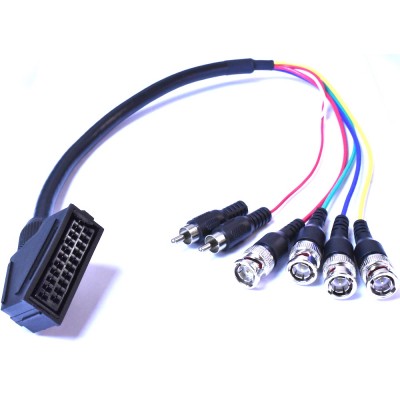

On en trouve dans le commerce.
(PVM)(9L2) cable scart/BNC RGB Female%20SCART%20to%20BNC%20adapter%20Extron%20matrix%20300%20Sony%20PVM%20BVM%20retrogamingcablesJPG-400x400
23,99 Livre sterling égal
27,90 Euro (taxes incluses)
+ des frais de port.

j'avais envie de bricoler, alors j'ai tapé dans mon budget "poney club", et je me suis gracieusement offert

(PVM)(9L2) cable scart/BNC RGB S-l500
(PVM)(9L2) cable scart/BNC RGB HTB1dVC0KzTpK1RjSZKPq6y3UpXa9

Ça me fait le convertisseur scart/BNC  à 9€, et j'ai de quoi en faire un deuxième + la maintenance , les convertisseurs scart, j'en ai qui traine en plus.

Moi c'es la partie péritel femelle qui m'interresse (input).En plus ça facilite la sortie des cables audio pour brancher sur une chaine par exemple.

Voici des schémas de cablages du net:
(PVM)(9L2) cable scart/BNC RGB Scart4bncsm
(PVM)(9L2) cable scart/BNC RGB Scart

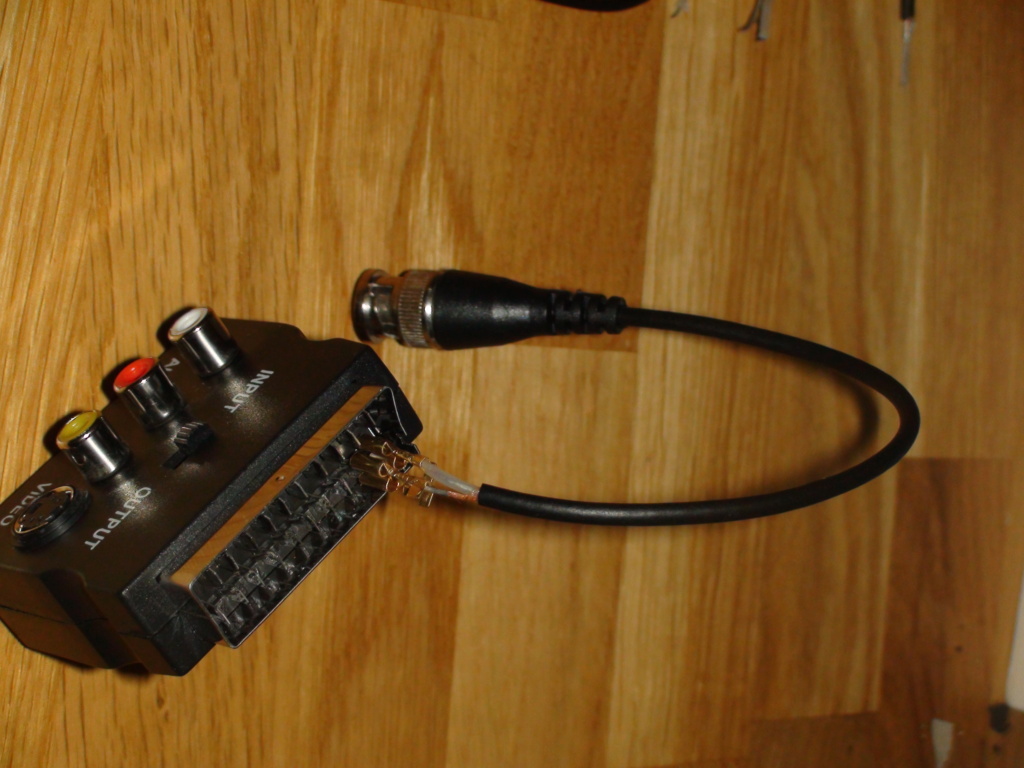

Il est aussi possible de sertir des cosses sur le cable scart, et de brancher la cosse aux fiches de la péritel (console), mais c'est relou à brancher/débrancher.
(PVM)(9L2) cable scart/BNC RGB Dsc05421
(PVM)(9L2) cable scart/BNC RGB Dsc05420
(PVM)(9L2) cable scart/BNC RGB Dsc05422

Après une commande ebay/aliexpress et un prototypage sur labdeck (planche de prototypage électronique), je suis fin prêt pour réaliser mon cable adaptateur.
(PVM)(9L2) cable scart/BNC RGB Dsc05418

Le matériel:
(PVM)(9L2) cable scart/BNC RGB Dsc05419
Le cable RCA (rouge et  blanc audio) c'est de la récup' d'un cable que j'avais sacrifier pour invoquer satan pour devenir 1er à ghost pilots un autre bricolage.

La petite plaque noir, c'est une étiquette en carton qui était sur un habit. Il est épais et va me servir de plaque pour boucher le trou laissé par le connecteur péritel male que je retire, il ne va pas me servir. Je vais profiter de cette place libre pour faire sortir les fils BNC et audio.
Sur cette vidéo, un gars retire le connecteur composite et fait passer les fils BNC par ce trou:


Pas con, mais j'ai envie d'un cable droit qu'on peut poser, pas d'un palmier qui sort en panache...

En plus mon adaptateur aliexpress, il est arrivé avec les connecteurs de la partie péritel male rouillés, les boules... avec de la poussière de rouille qui tombe, je dois le dégager ce connecteur. Heureusement que c'est la partie femelle qui 'interresse:

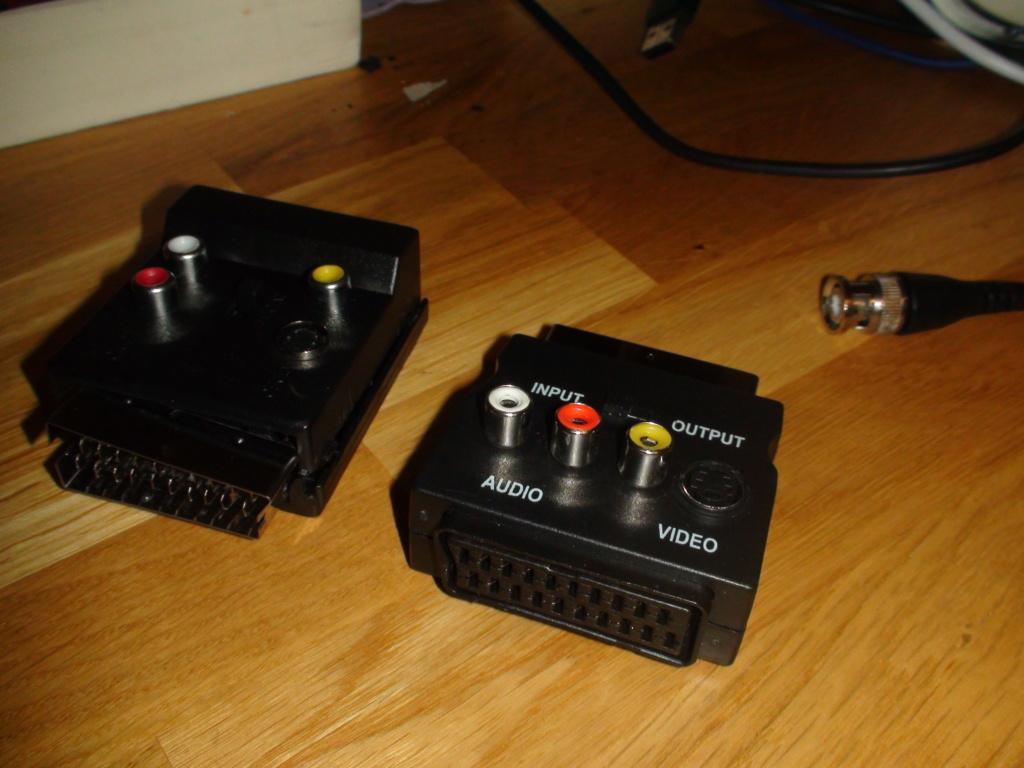

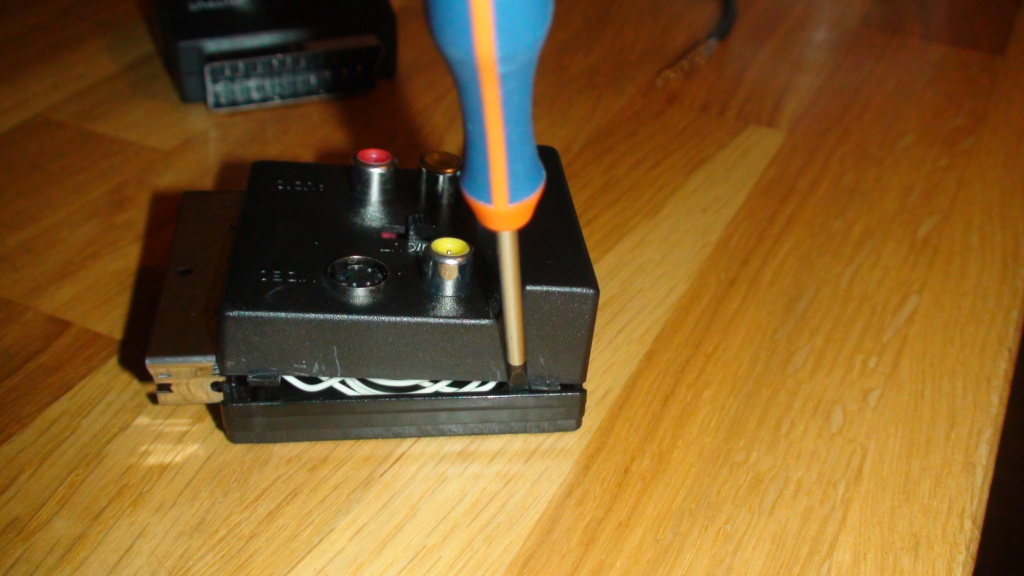

Démontage de l'adaptateur, en faisant levier avec un tournevis plat:
(PVM)(9L2) cable scart/BNC RGB Dsc05425
(PVM)(9L2) cable scart/BNC RGB Dsc05424
(PVM)(9L2) cable scart/BNC RGB Dsc05423

(PVM)(9L2) cable scart/BNC RGB Dsc05426

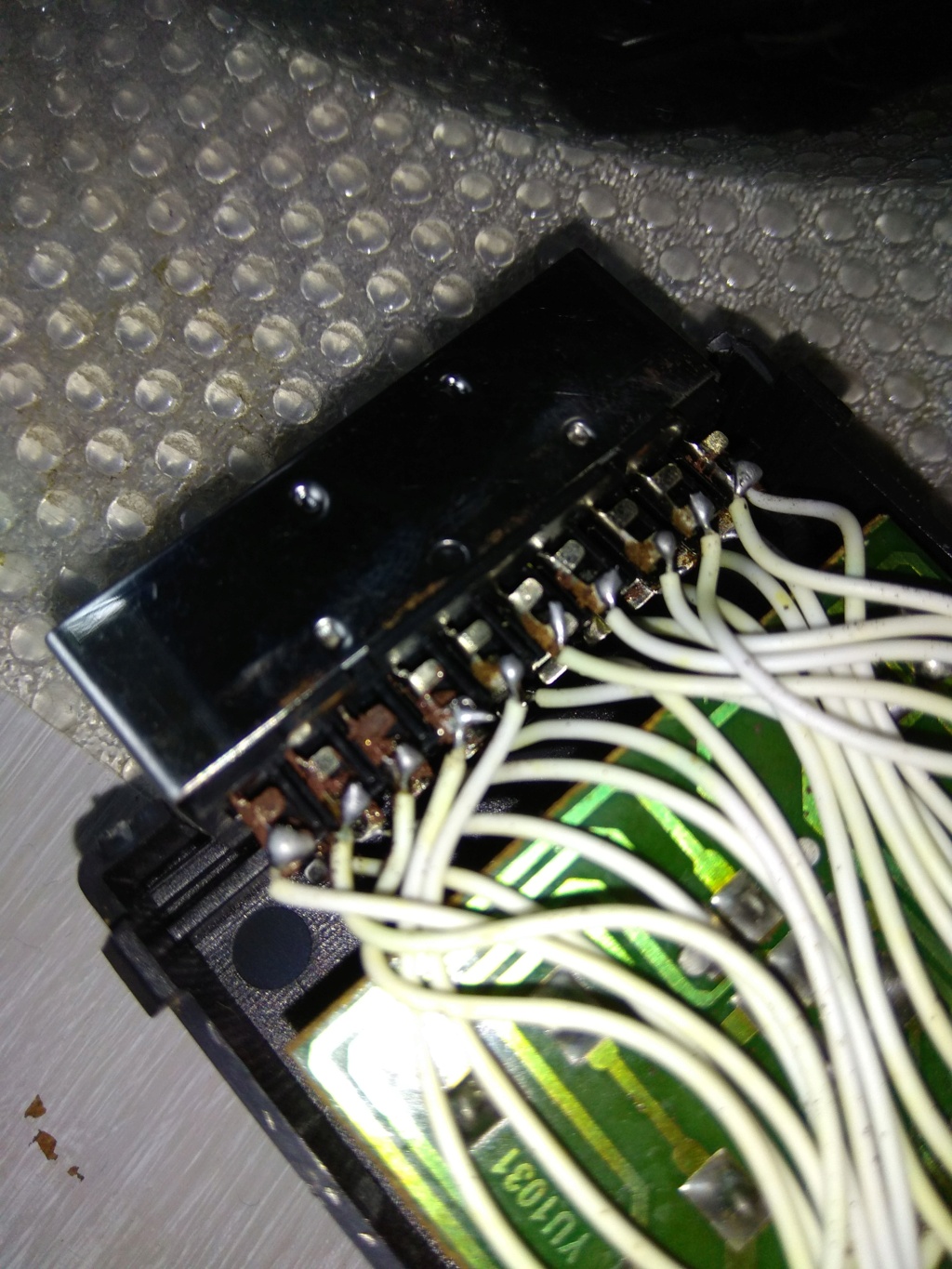

(PVM)(9L2) cable scart/BNC RGB Img_2509

Sur le petit carton noir, je trace et découpe la taille du connecteur que je retire, ce bout de carton va boucher de trou et maintenir les cable BNC qui vont en sortir.
(PVM)(9L2) cable scart/BNC RGB Img_2510

(PVM)(9L2) cable scart/BNC RGB Img_2511
(PVM)(9L2) cable scart/BNC RGB Img_2512
Voilà c'est prêt à découper.

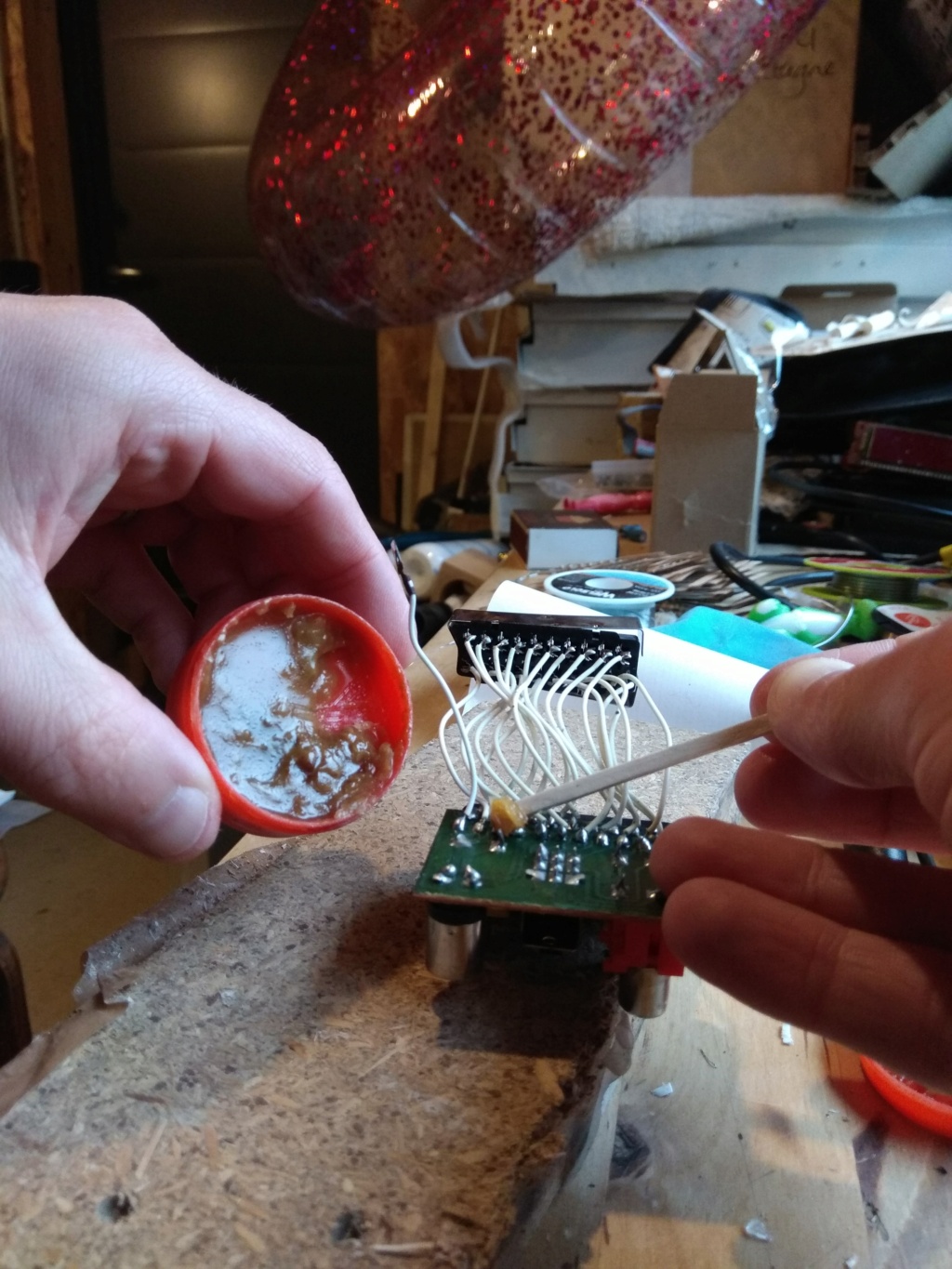

Je dessoude le connecteur mâle rouillé. Je mets du flux (facilite les soudures/déssoudures, une sorte d'additif qui aide "l'étain" à fondre et à rester/s'aglutiner sur les contacts métalique, ça évite de faire des ponts de soudures...).
(PVM)(9L2) cable scart/BNC RGB Img_2513

Le flux ça s'achète plutôt en seringue, le miens en petit pot est tout moisi, ce n'est pas un exemple.
En voilà du beau flux:
(PVM)(9L2) cable scart/BNC RGB Img_2517

Et c'est parti pour déssouder tout ça.


Dernière édition par Davlar le Mar 29 Juin 2021 - 13:08, édité 4 fois
Davlar
Davlar
Adepte officiel
Adepte officiel

Messages : 1017
Date d'inscription : 04/04/2021
Age : 40
Localisation : Rennes

Revenir en haut Aller en bas

(PVM)(9L2) cable scart/BNC RGB Empty Re: (PVM)(9L2) cable scart/BNC RGB

Message par Davlar Dim 27 Juin 2021 - 2:57

400/450°.

Etamer la panne,si la panne est sèche, elle aura plus de difficulté à bien rentrer en contact avec ce qui est sur la PCB.
(PVM)(9L2) cable scart/BNC RGB Img_2515
Tirer doucement sur les fils pour les enlever quand ils ne sont plus maintenu pas sa soudure.

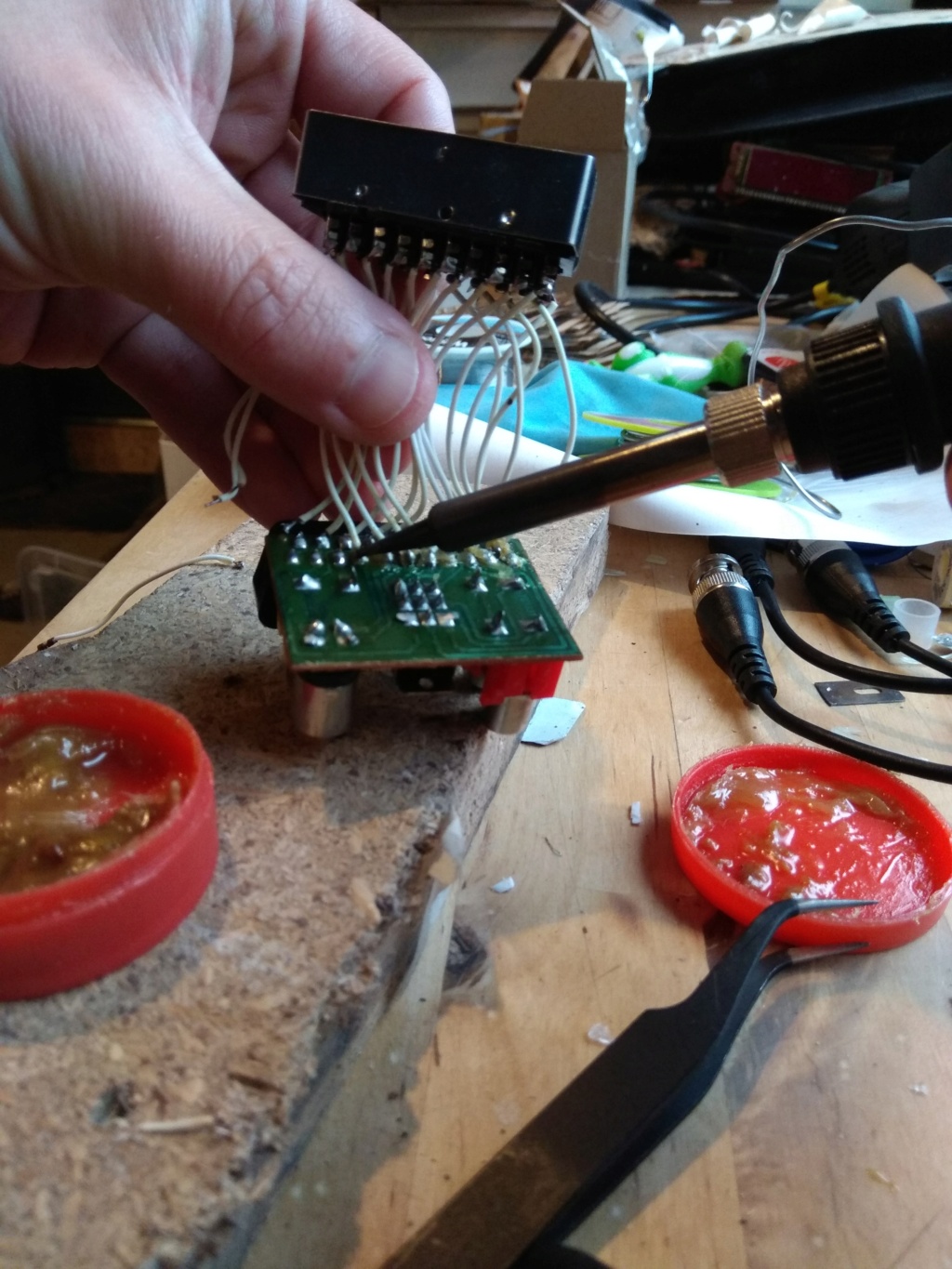

(PVM)(9L2) cable scart/BNC RGB Img_2514
Et voilà. Il faut garder les soudure sur la PCB (ne pas retirer l'étain) car cela maintien le connecteur péritel femelle.
(PVM)(9L2) cable scart/BNC RGB Img_2516

Découpe de la plaque pour boucher le manque de connecteur péritel male, et accueillir les sorties des cables BNC:
(PVM)(9L2) cable scart/BNC RGB Img_2518
(PVM)(9L2) cable scart/BNC RGB Img_2519
Yes! Ça le fait bien pour un bout de carton. Si j'avais eu une coque d'AES coréènne, j'aurai pu y taillader un bout, ça aurait été plus solide.

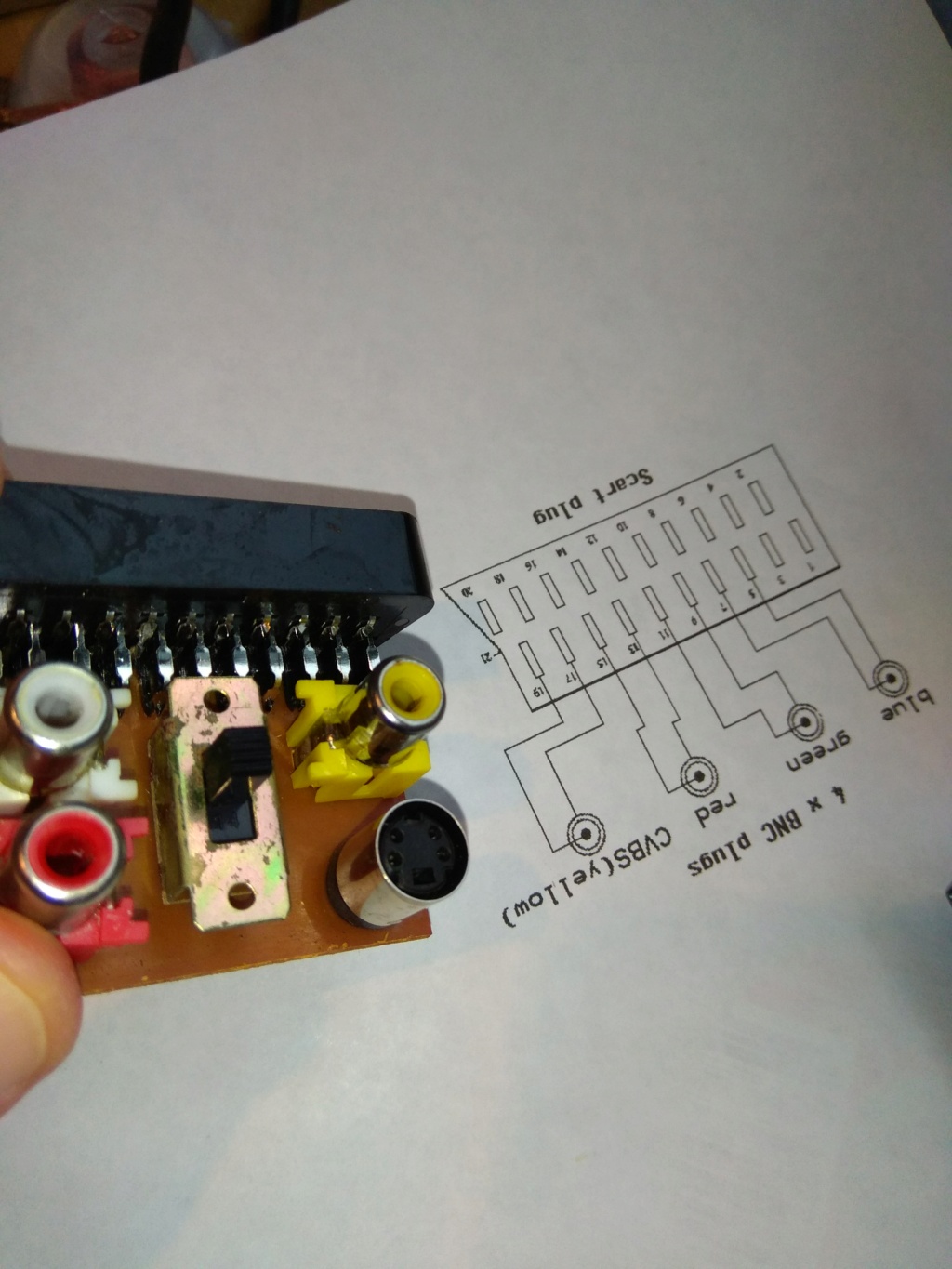

C'est l'heure des repérage, bien prévoir ou je vais souder,
(PVM)(9L2) cable scart/BNC RGB Img_2520

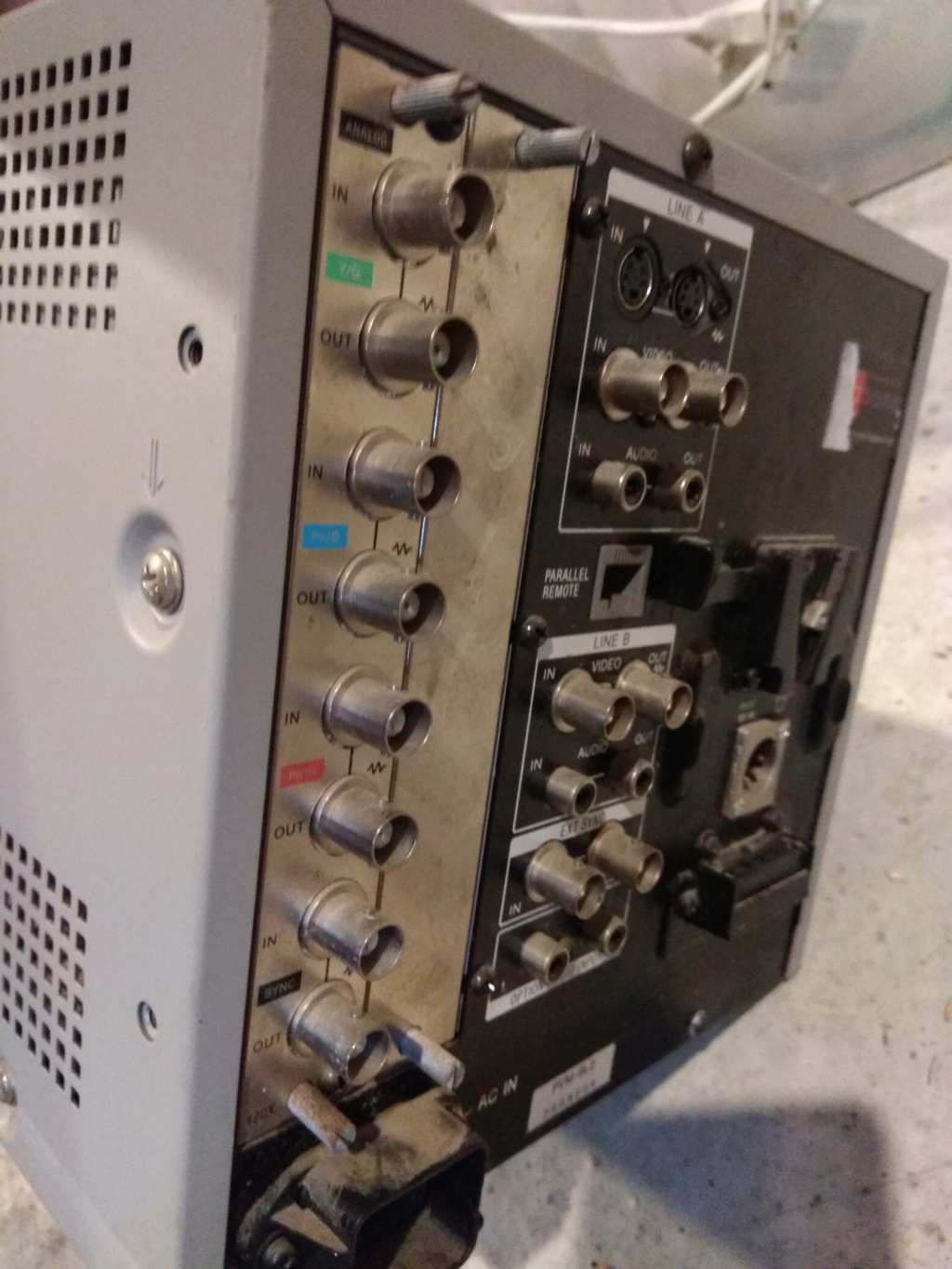

Dans quel sens mettre les cables BNC pour éviter les méli mélo et câbles trop court qui tire lors des branchements.
(PVM)(9L2) cable scart/BNC RGB Img_2522
Vérifier qu'il y a bien la place de passer les câbles BNC (avant de les souder)
(PVM)(9L2) cable scart/BNC RGB Img_2521

Pour bien espacer les trous, je fais preuve de sang froid et de discernement, j'utilise mes factulés hors normes en mathématiques appliquées.

(PVM)(9L2) cable scart/BNC RGB Img_2526

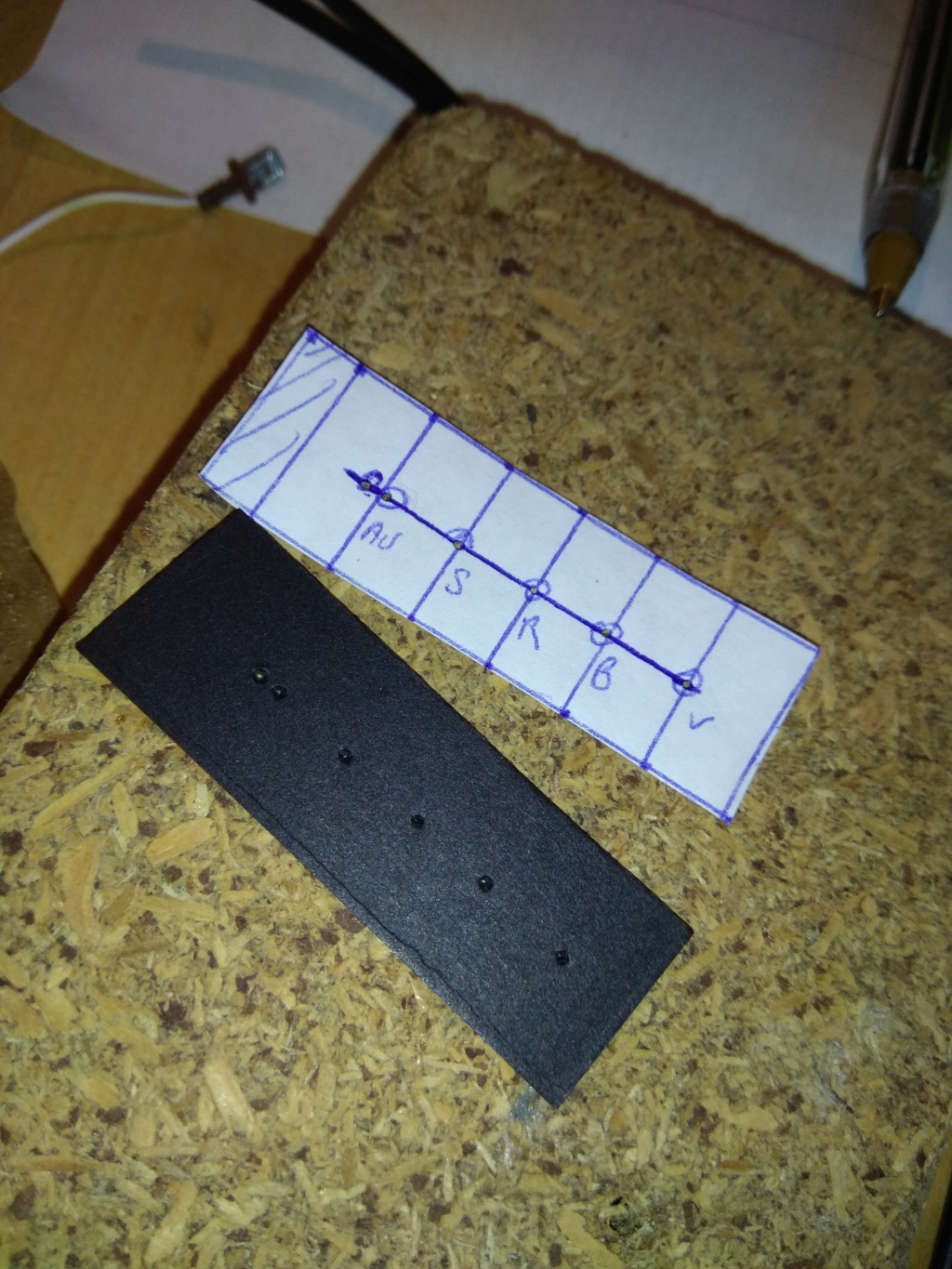

Je fais un gabarit
(PVM)(9L2) cable scart/BNC RGB Img_2527

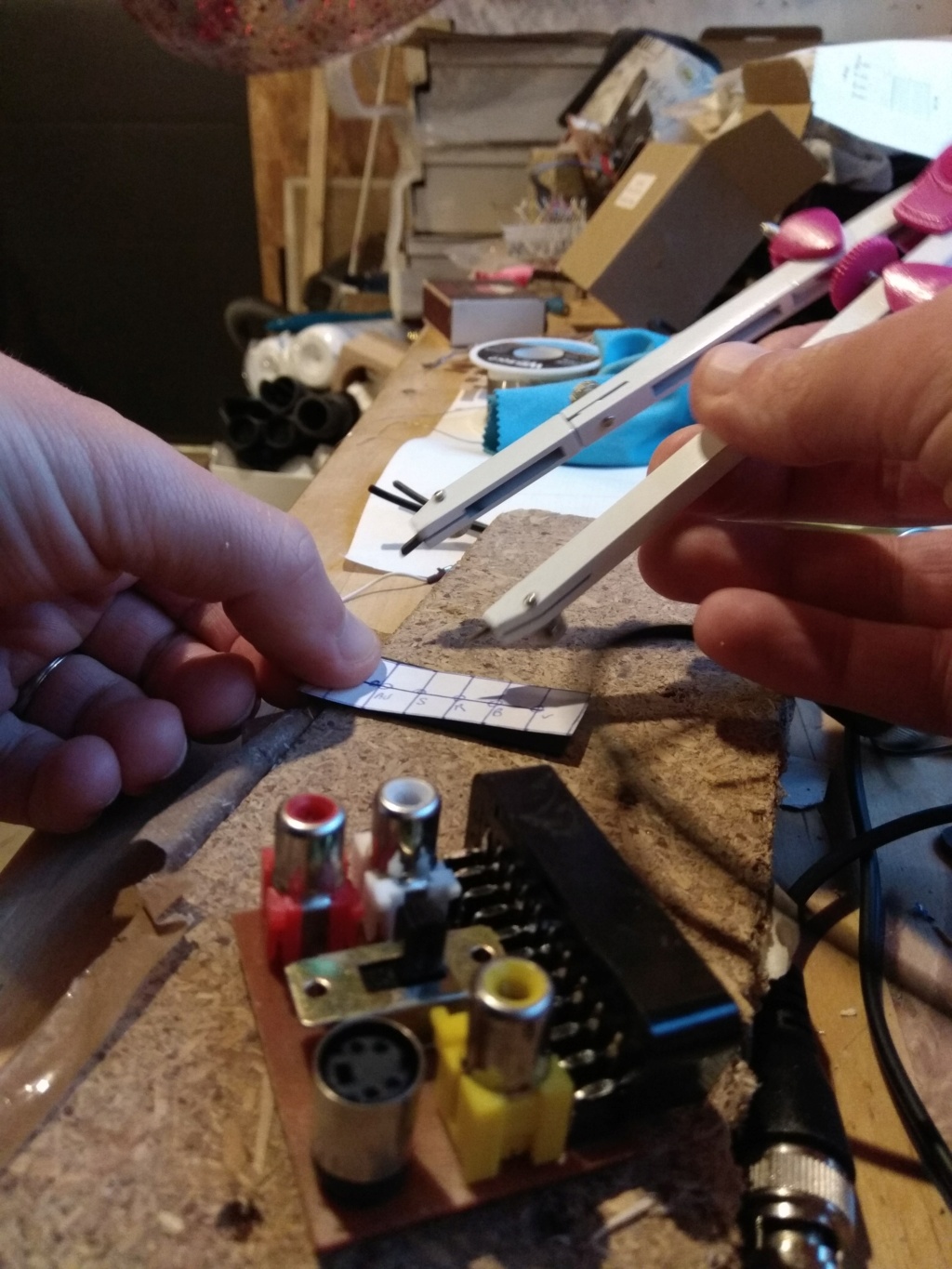

Avec un compas je marque précisément l'endroit pour percer.
(PVM)(9L2) cable scart/BNC RGB Img_2523

(PVM)(9L2) cable scart/BNC RGB Img_2525

(PVM)(9L2) cable scart/BNC RGB Img_2524

Mais comment distinguer quel câble va sur quel fiche BNC?

J'ai pensé à une petite bague, comme sur les pattes des queen
Et comme on a tous les perles HAMA à la maison car on aime la poésie, les bougies parfumées, un bon bain chaud au pétales des fleurs, les nappes sur les tables.... trop facile!

Par contre j'ai du mettre un coup de perceuse (mèche à bois, ma plus petite je pourrais compléter demain) pour agrandir le trou des perles.

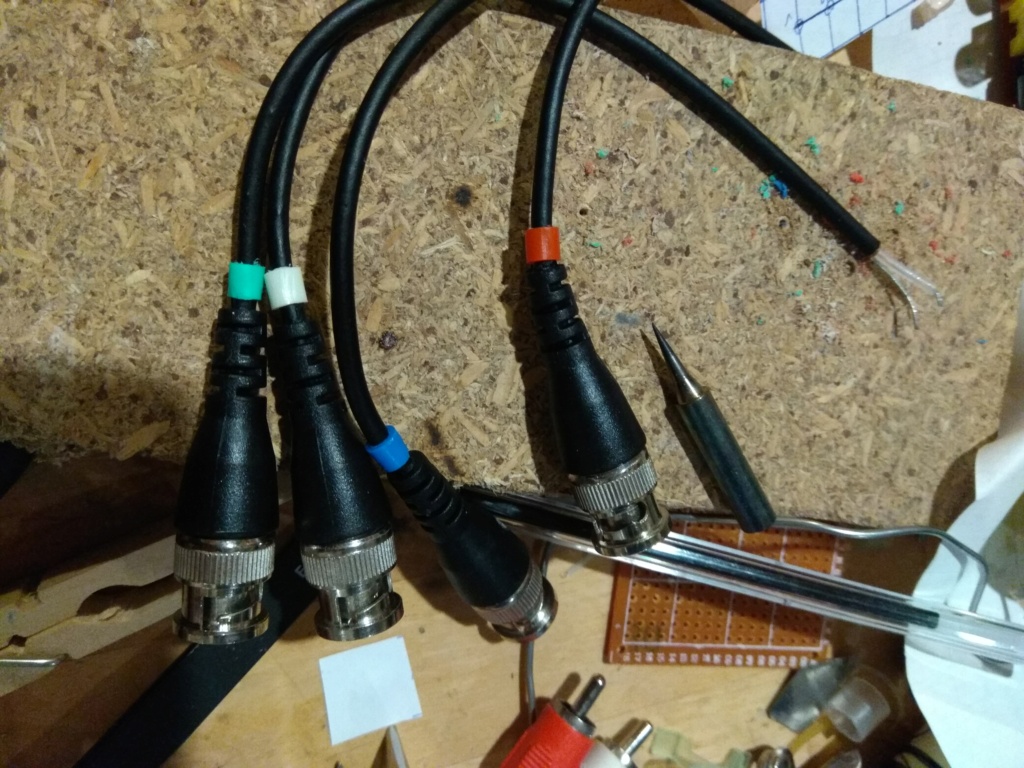

Alors comment dire.... , il faut penser à glisser la perle avant de faire passer le cable dans la plaque noire (conseil sympa).
(PVM)(9L2) cable scart/BNC RGB Img_2529

L'ame des cables BNC est dans une gaine, mais la tresse de fil de masse est libre, et va faire des faux contacts sur le connecteur péritel. Je tente de faire une gaine avec de la colle chaude (barreaux de colle qu'on chauffe en pistolet). Cela a fonctionné:
(PVM)(9L2) cable scart/BNC RGB Img_2528
(PVM)(9L2) cable scart/BNC RGB Img_2530

Etamer les connecteurs. Je vais souder par dessus, car dessous je n'aurai pas la place de passer les cables, ça ne rentrera plus dans le boitier.
(PVM)(9L2) cable scart/BNC RGB Img_2533

(PVM)(9L2) cable scart/BNC RGB Img_2534

Attention, il faut bien cabler la synchro sur SYNC IN, tout comme l'audio, bien cabler sur les IN (input), et non pas OUT.
(PVM)(9L2) cable scart/BNC RGB Scart

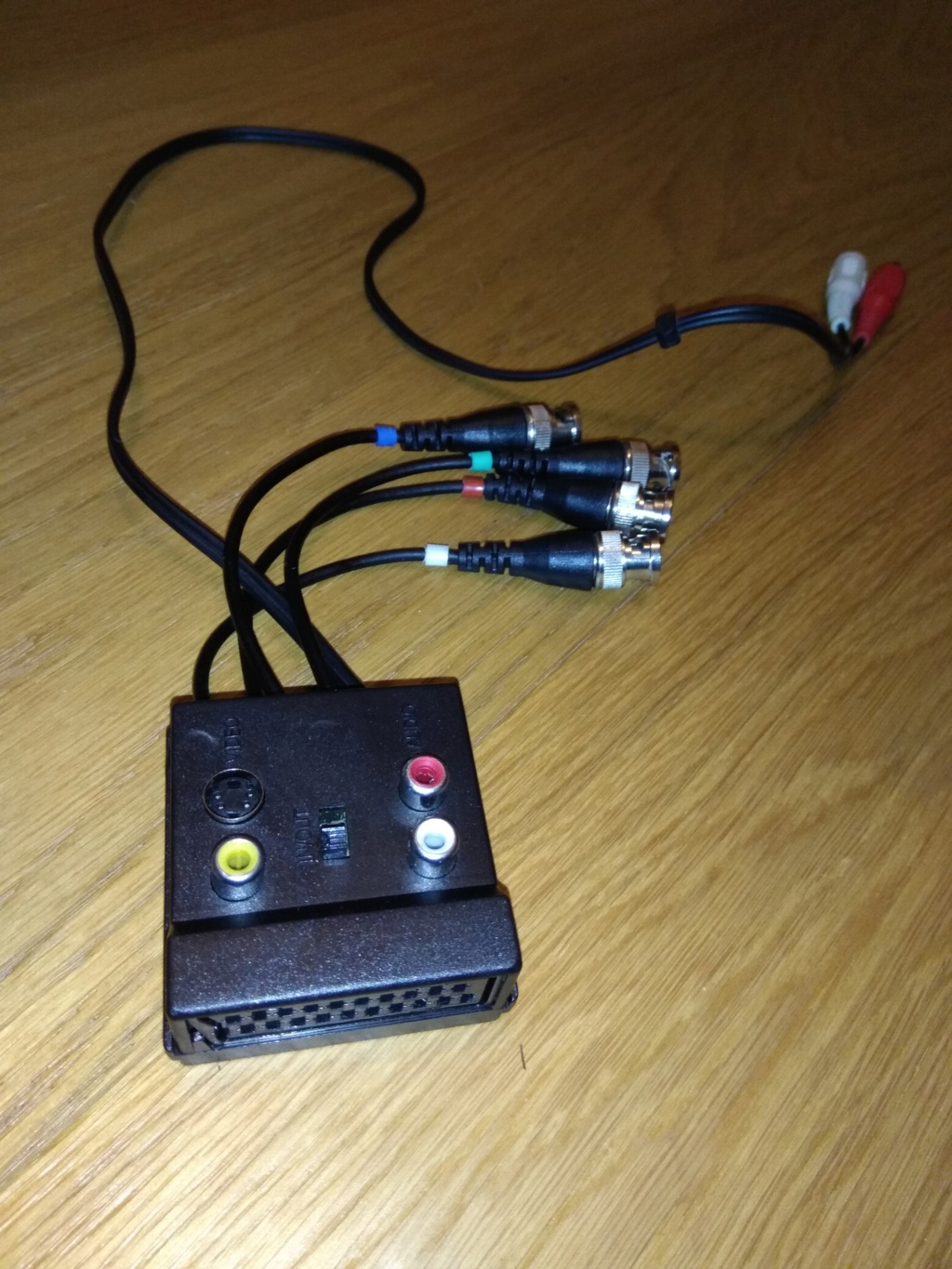

Et voilà le travail, je tends les cables audio et BNC correctement et je ferme le boitier (il y a des clips).
(PVM)(9L2) cable scart/BNC RGB Img_2532
(PVM)(9L2) cable scart/BNC RGB Img_2531

Cela aurait été bien plus clean avec un plastique noir découpé à la bonne dimension, mais franchement, le bout de carton d'étiquette de polo ça va le faire sans souci, et c'est facile à travailler.
Davlar
Davlar
Adepte officiel
Adepte officiel

Messages : 1017
Date d'inscription : 04/04/2021
Age : 40
Localisation : Rennes

Revenir en haut Aller en bas

(PVM)(9L2) cable scart/BNC RGB Empty Re: (PVM)(9L2) cable scart/BNC RGB

Message par Davlar Dim 27 Juin 2021 - 3:57

Voilà le résultat une fois monté sur le PVM:
(PVM)(9L2) cable scart/BNC RGB Dsc05429
(PVM)(9L2) cable scart/BNC RGB Dsc05428

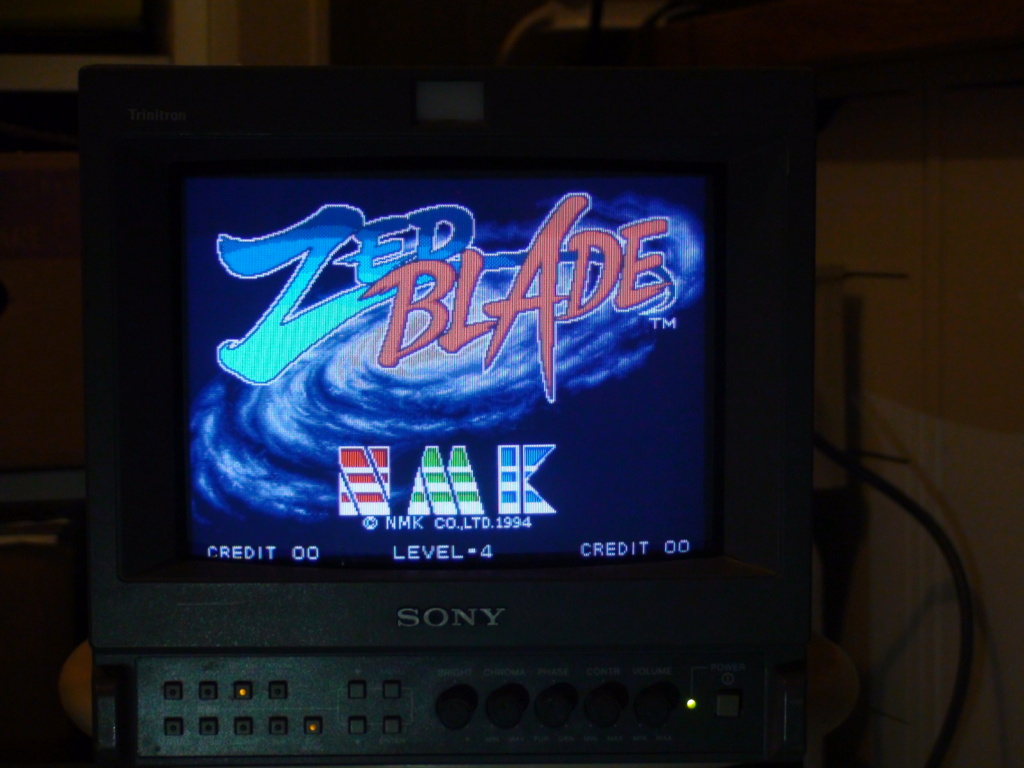

En plein écran pour le père  @gnagnaa
(PVM)(9L2) cable scart/BNC RGB Dsc05427

L'image est trop belle, RGB 480/60I:
(PVM)(9L2) cable scart/BNC RGB Dsc05510
(PVM)(9L2) cable scart/BNC RGB Dsc05512
(PVM)(9L2) cable scart/BNC RGB Dsc05511

Allez,  @Timbalanb , merci beaucoup pour le PVM. Avec sa petite poignée, il va se promener pas mal dans la maison.


Dernière édition par Davlar le Dim 27 Juin 2021 - 11:31, édité 1 fois
Davlar
Davlar
Adepte officiel
Adepte officiel

Messages : 1017
Date d'inscription : 04/04/2021
Age : 40
Localisation : Rennes

Revenir en haut Aller en bas

(PVM)(9L2) cable scart/BNC RGB Empty Re: (PVM)(9L2) cable scart/BNC RGB

Message par gnagnaa Dim 27 Juin 2021 - 7:20

super tuto !!!!

par contre "t avais envie de bricoler " ,je crois t 'avoir laisser un paquet de trucs à réparer en octobre 2020 si tu  ne sais pas quoi faire.. Razz Razz Razz
gnagnaa
gnagnaa
Etre suprême
Etre suprême

Messages : 5327
Date d'inscription : 02/11/2020
Age : 41
Localisation : Gnagnaaland cedex 666

Revenir en haut Aller en bas

(PVM)(9L2) cable scart/BNC RGB Empty Re: (PVM)(9L2) cable scart/BNC RGB

Message par Timbalanb Dim 27 Juin 2021 - 11:09

Punaise le fou !!! Bravo c’est complètement dingue comme bricolage 👍
Timbalanb
Timbalanb
Etre suprême
Etre suprême

Messages : 1613
Date d'inscription : 30/10/2020
Age : 39
Localisation : Casablanca Maroc

https://www.cathodiquespirit.com

Revenir en haut Aller en bas

(PVM)(9L2) cable scart/BNC RGB Empty Re: (PVM)(9L2) cable scart/BNC RGB

Message par Davlar Dim 27 Juin 2021 - 11:43

@gnagnaa a écrit:super tuto !!!!

par contre "t avais envie de bricoler " ,je crois t 'avoir laisser un paquet de trucs à réparer en octobre 2020 si tu  ne sais pas quoi faire.. Razz Razz Razz

Tou es dour avec moi, missié le Patlon... confused

C'est clair que mon adaptateur de grosses EEPROM, je n'ai même pas commandé les compostant pour le monter.

@Timbalanb a écrit:Punaise le fou !!! Bravo c’est complètement dingue comme bricolage 👍
Haha, ça ma pris le temps d'un épisode de Fort Boyard, les cris des enfants en moins. C'était ma séance spa en fait...

Niveau difficulté bricolage c'est 2 sur 5. 1/5 s'il n'y avait pas les soudures. J'aime bien trouver de la récup' et montrer qu'une imprimante 3D n'est pas indispensable (un bout de carton, haha).

Le truc interressant c'est que si quelqu'un en veux un, je peux lui faire, mon matos en rab (cables BNC) est amorti.

L'amélioration possible c'est de mettre un Rilsan Nylon (colliers serre-cable) pour bloquer les cables BNC dans le  boitier, dernière la plaque en carton (si elle était en plastique rigide, là ça ne vaut pas le coup).

J'espère que ça va encourager à bricoler pour 4,5€ l'adaptateur, plutôt que d'acheter un câble à des anglais à 40€. Voilà le font de ma pensée anti-brexit.
(PVM)(9L2) cable scart/BNC RGB 2370972734

Le coup de la perle HAMA c'est rigolo quand même flower .
